前言

本文是博主一次家庭网络从零到一组网的过程，其中涉及到的很多坑在搜索引擎上并未找到解决方法，所以在此记录一下，以帮助有缘人。

本文涉及：

  • openwrt固件编译
  • 光猫桥接
  • openwrt iptv单线复用
  • WiFi漫游
  • wireguard ipv6 异地组网
  • frp、nps
  • 阿里云webdav

网络结构介绍

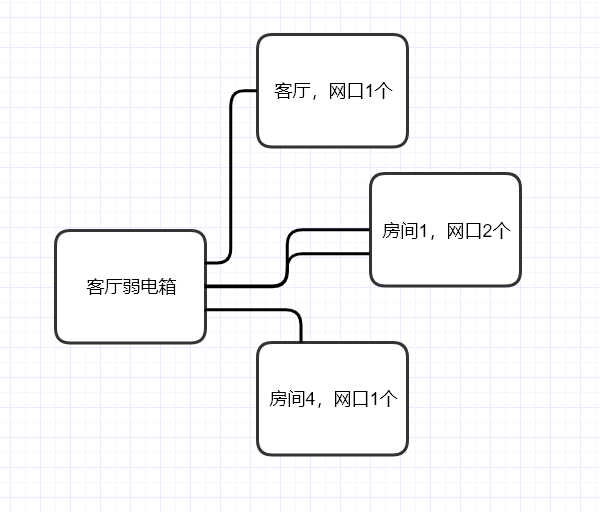

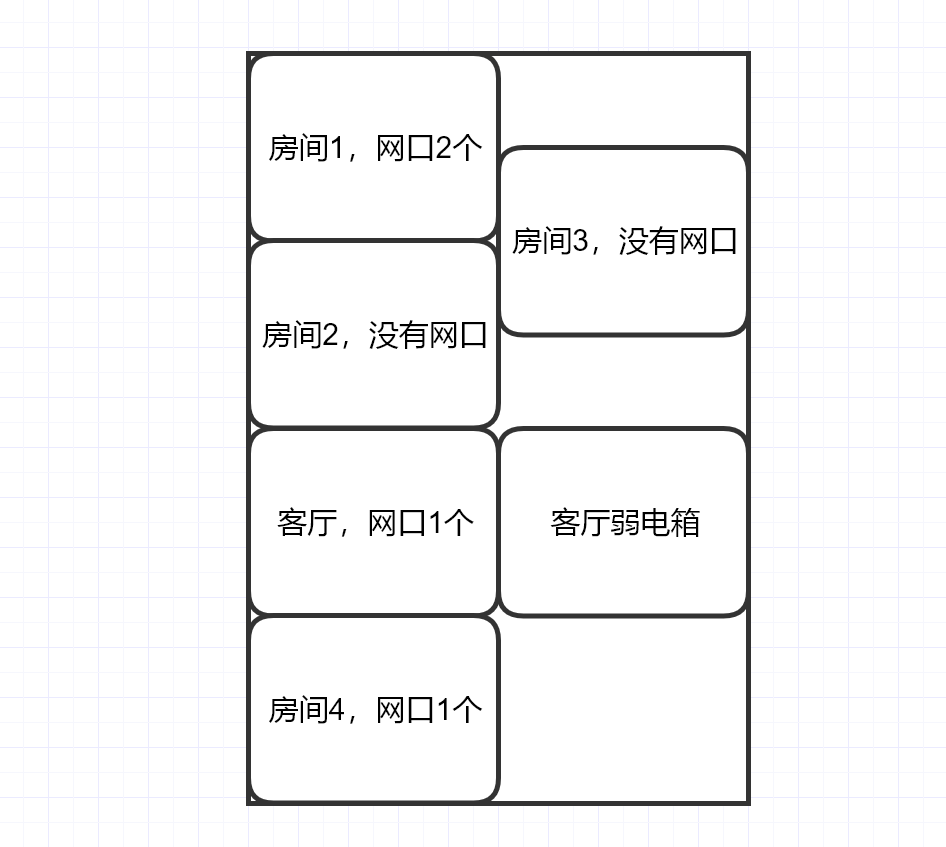

博主的户型及物理网络结构如下：

物理线路：

需求说明

由于网线在是开发商预埋好的，网络布线其实是不太合理的，但是没办法变更了。

最大的难点是，弱电箱到客厅电视只有一条网线，如果用来给iptv，则没办法装在客厅放路由器，只能放在弱电箱，就很难受了，所以需要进行iptv线路的单线复用。

因为不常住，所以并没有放置x86服务器做软路由的想法，按照最小预算的想法，选择了mt7621的瑞斯康达MSG1500 X.00刷入openwrt担当主路由，小黄鱼仅需49元包邮。

配置如下：

  • CPU：MT7621
  • 接口：1WAN+4LAN,USB2.0(全千兆网口)
  • 无线：2.4G/5G(7615DN)
  • Flash：128M(NAND)
  • 内存：256M

无线网络的话，中国移动宽带送了一个WiFi 6路由器，将就着废物利用，充当AP，放置在房间1。在客厅放置一个AX 3000无线路由器设置AP模式充当AP。

然后是异地组网，在工作地宿舍也有一个小型网络，需要打通网络进行互访，以方便内网访问群晖、摄像头等资源，而移动没有ipv4的公网ip，所以通过ipv6组网。

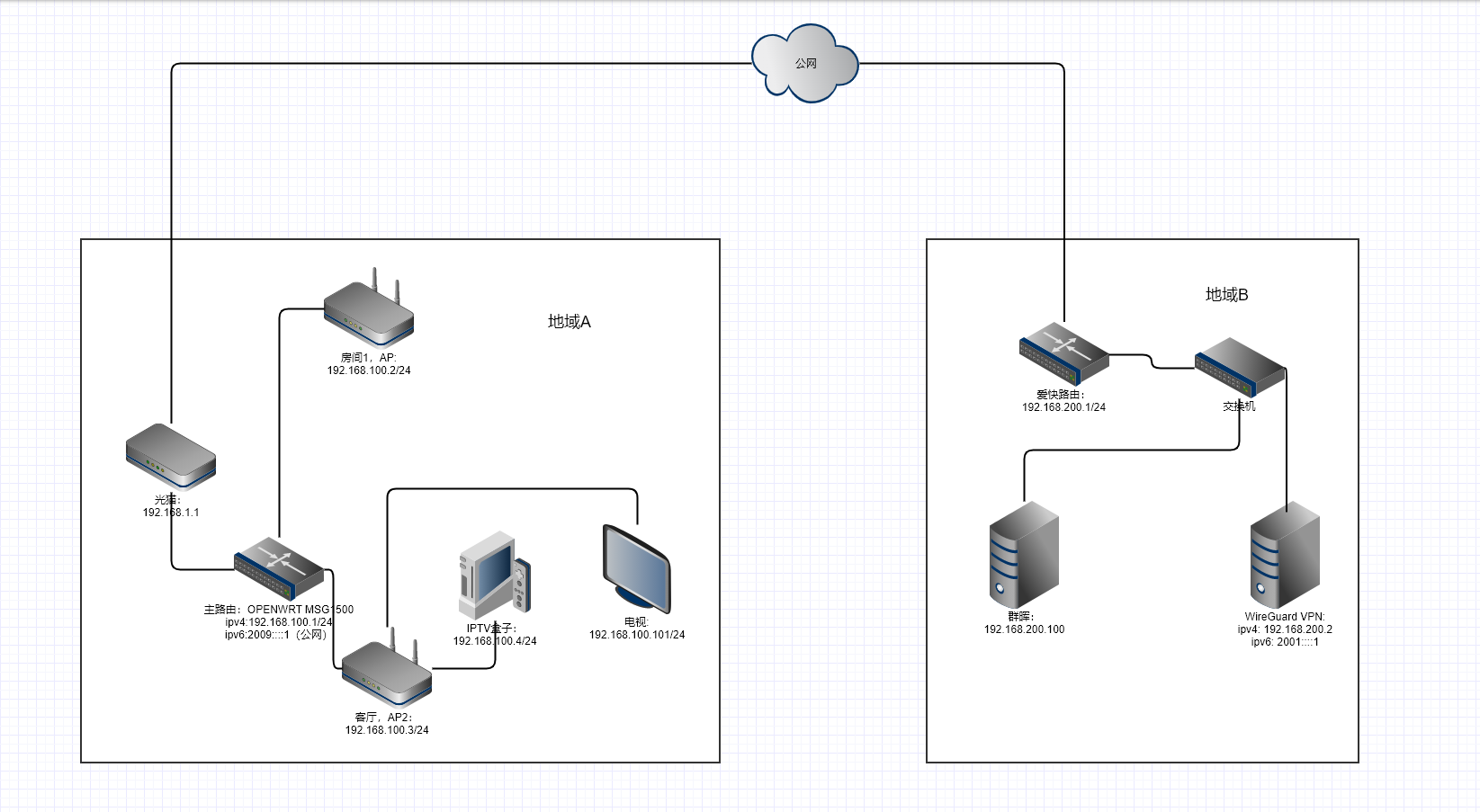

最终组网效果如下，192.168.100.0/24网段是本次家庭网络的网段。

openwrt固件编译

因为博主的各种需求，而且也不想用别人的固件，所以选择了自行定制openwrt编译固件。

主要是加入了aliyundrive-webdav、omcproxy、wireguard、ipv6helper、frp、nps、mwan3等拓展，具体的配置文件如下：

1
https://github.com/ryanInf/OpenWrt-MSG1500-Actions/blob/main/.config

编译方法参考：

1
https://p3terx.com/archives/build-openwrt-with-github-actions.html

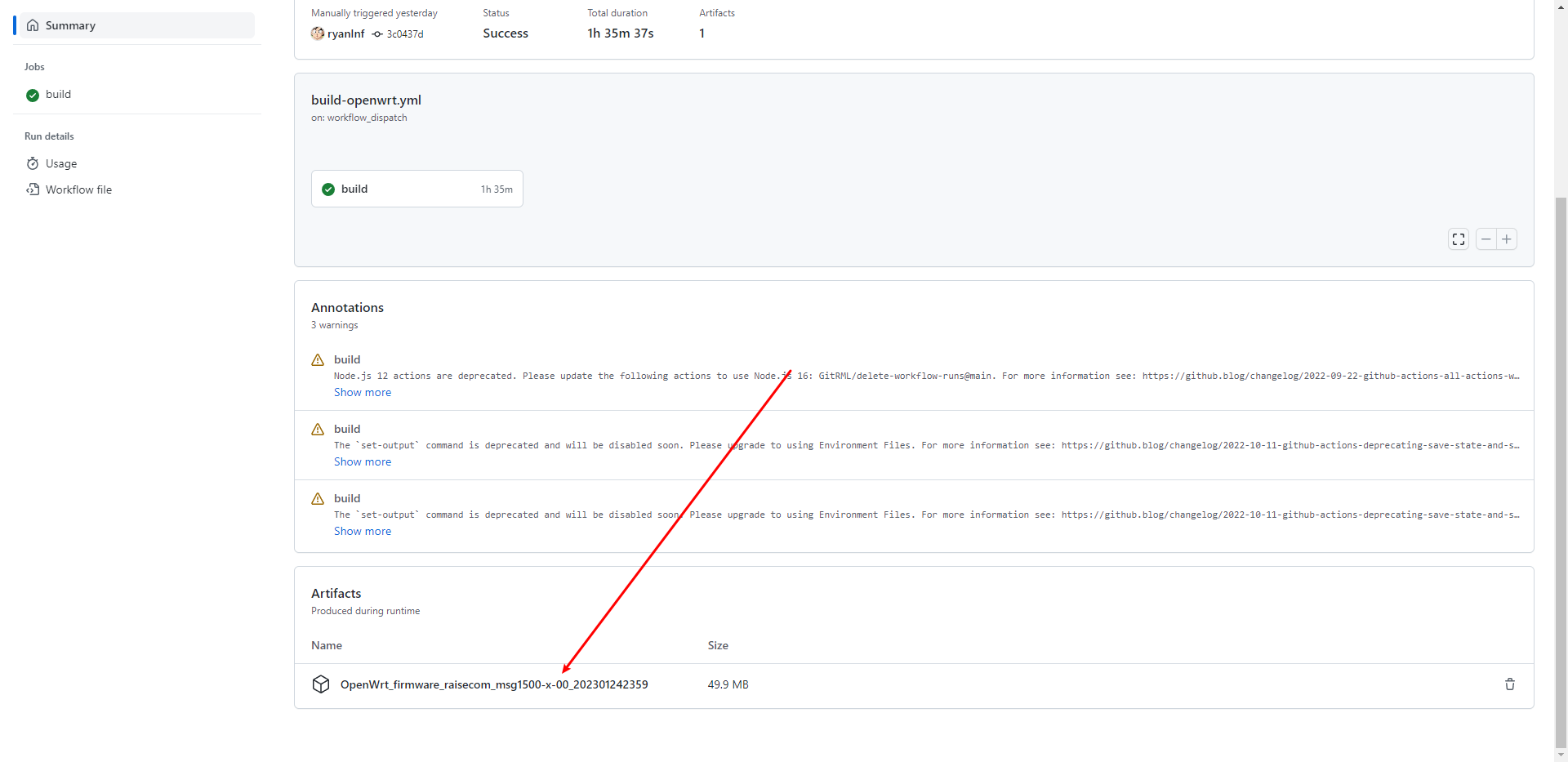

通过Github Actions编译好固件：

MSG1500刷入固件

请注意，MSG1500路由器有两个版本，一个白色，一个黑色，请购买黑色的X.00版本，白色为阉割版，下面简述输入固件过程。

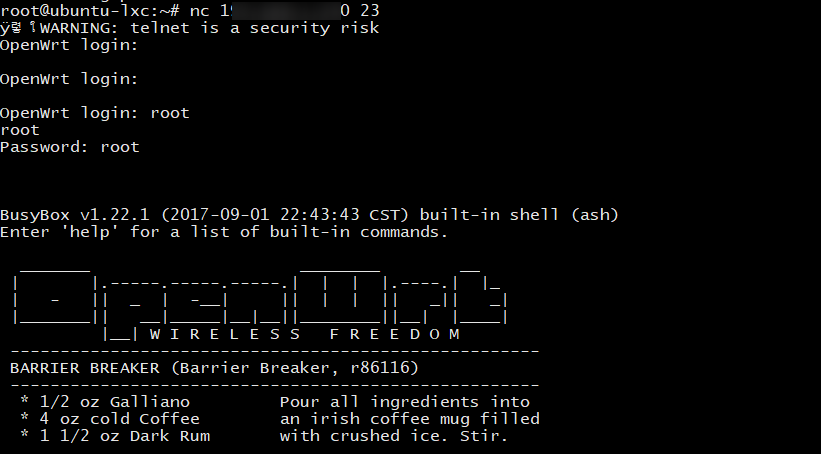

官方的固件，是直接telnet可以连上，配置好路由器ip后，通过telnet连接，账号：root/root

然后备份路由器分区：

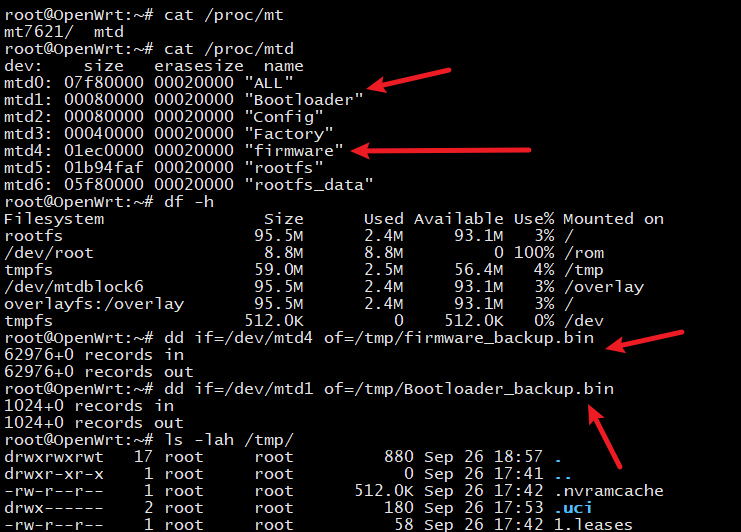

1
2
dd if=/dev/mtd4 of=/tmp/firmware_backup.bin
dd if=/dev/mtd1 of=/tmp/Bootloader_backup.bin

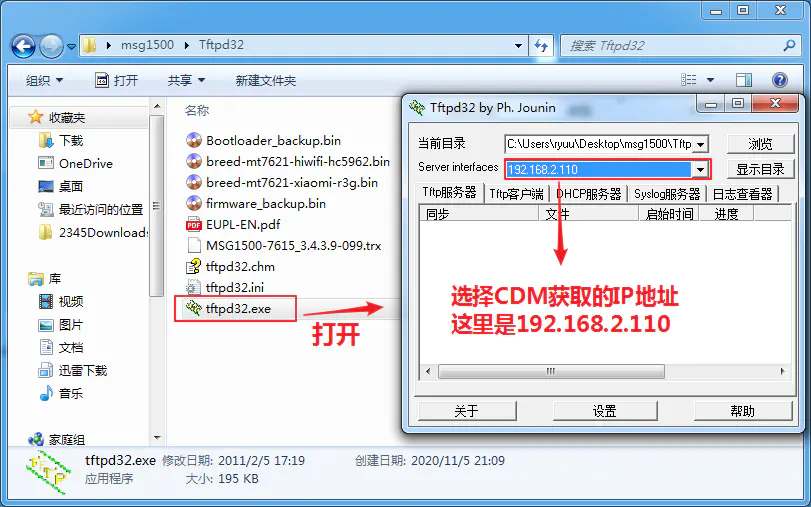

下载tftpd32.exe，搭建tftp服务，或者用群晖的tftp服务，通过tftp把备份文件取出：

1
2
3
4
# 这里 192.168.1.100 是tftp服务器地址
cd /tmp/
tftp -pl Bootloader_backup.bin 192.168.1.100
tftp -pl firmware_backup.bin  192.168.1.100

下载 breed breed-mt7621-hiwifi-hc5962.bin
https://breed.hackpascal.net/

下载后把breed-mt7621-hiwifi-hc5962.bin放入tftpd目录，再通过tftp下载到msg1500上面：

1
tftp -gr breed-mt7621-hiwifi-hc5962.bin 192.168.1.100

刷入Breed：

1

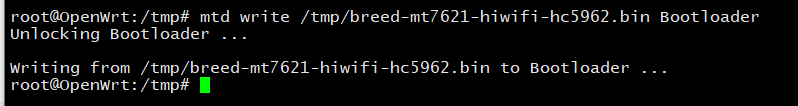

mtd write /tmp/breed-mt7621-hiwifi-hc5962.bin Bootloader

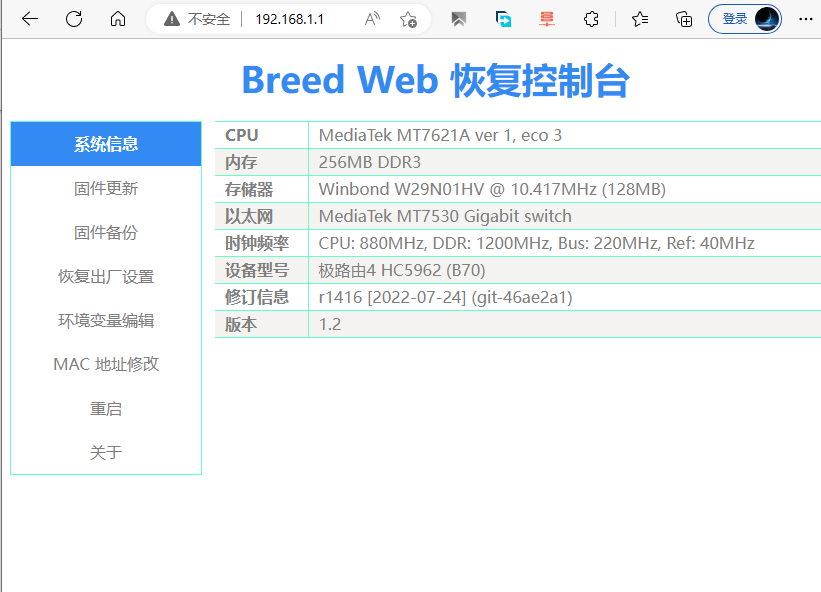

路由器断电，然后按住路由WPS键并通电(WPS键继续按住8秒左右)，在浏览器输入192.168.1.1访问Breed后台进行固件刷入：

刷入第一步编译出来的固件：openwrt-ramips-mt7621-raisecom_msg1500-x-00-initramfs-kernel.bin

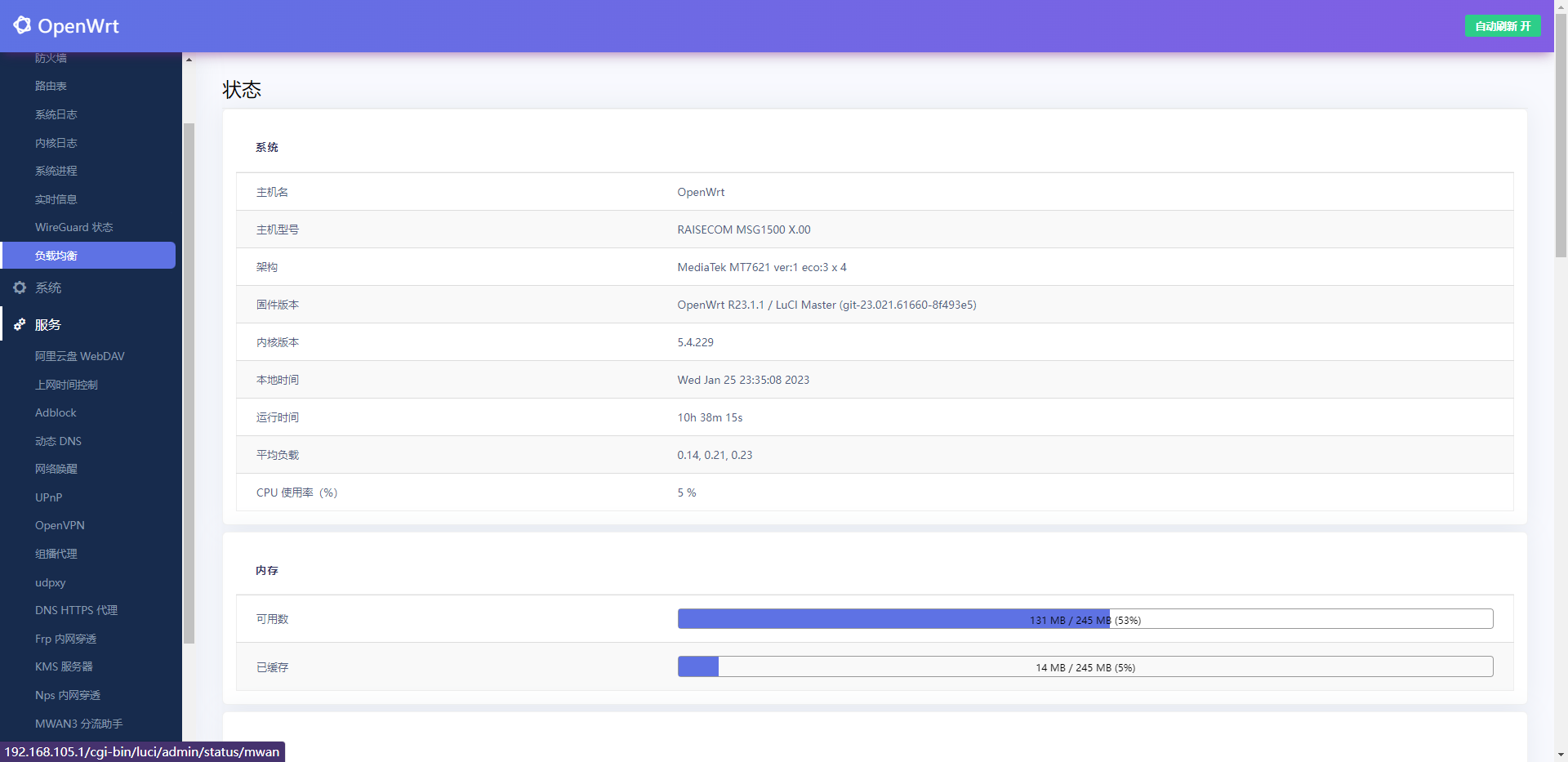

静待路由器重启，然后刷新浏览器可看到openwrt登陆页面，账号：root/password，此时刷机已完成。

光猫桥接配置

光猫改桥接后有利于P2P下载、内网穿透、减少NAT层级性能更优，也方便自定义网络，所以需要进行光猫改桥接，改之前请确保你知道自己的宽带账号及密码。

博主是广东移动的宽带，配置仅供参考。

首先获取光猫的超管密码，搜一下就有，用户名是CMCCAdmin，如果找不到就咨询宽带客服。

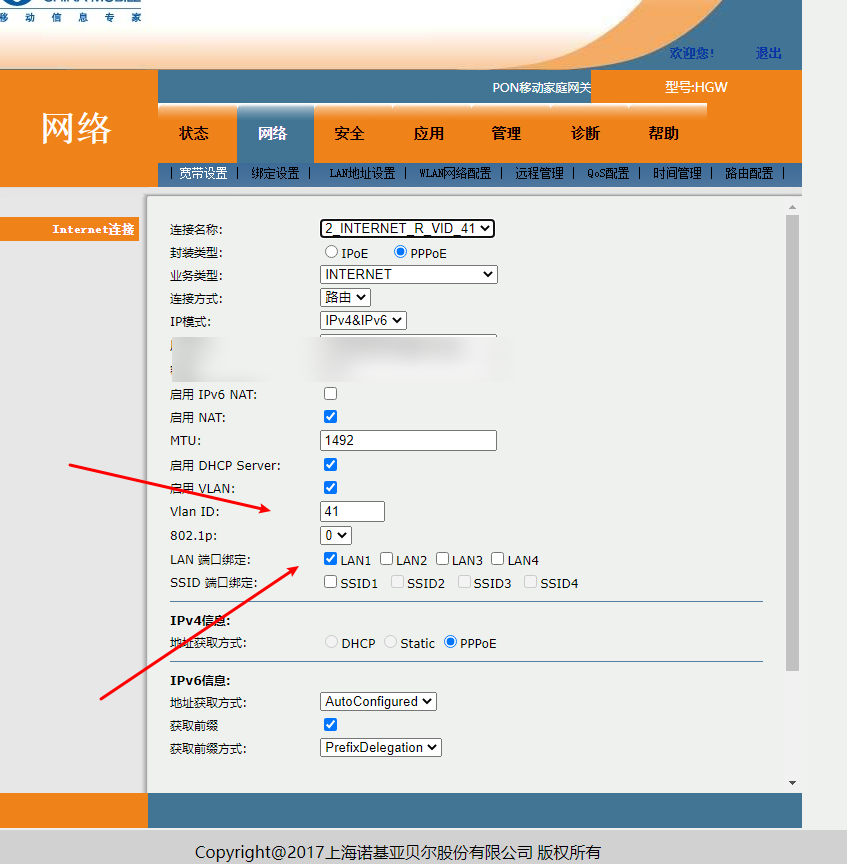

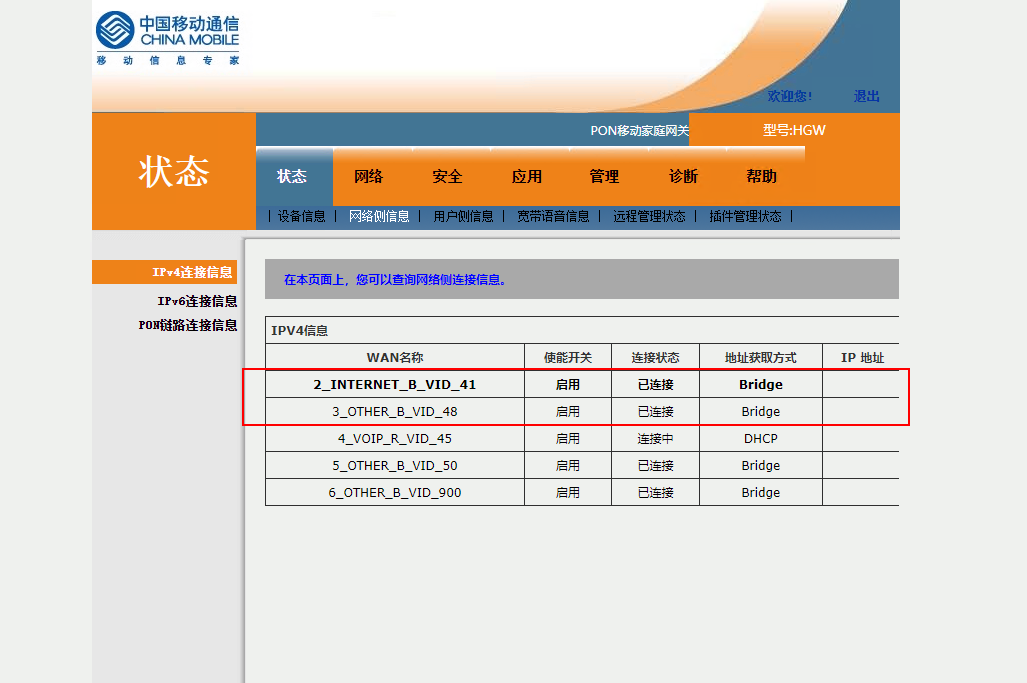

首先我们得区分哪个是上网连接，哪个是IPTV，博主这里是41和48连接：

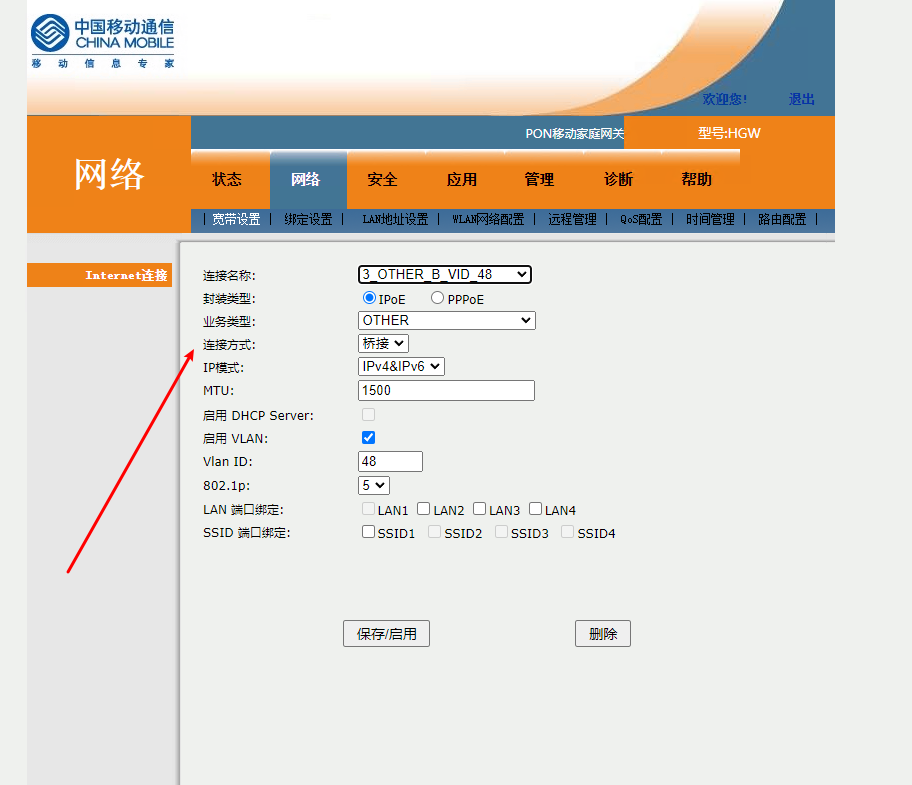

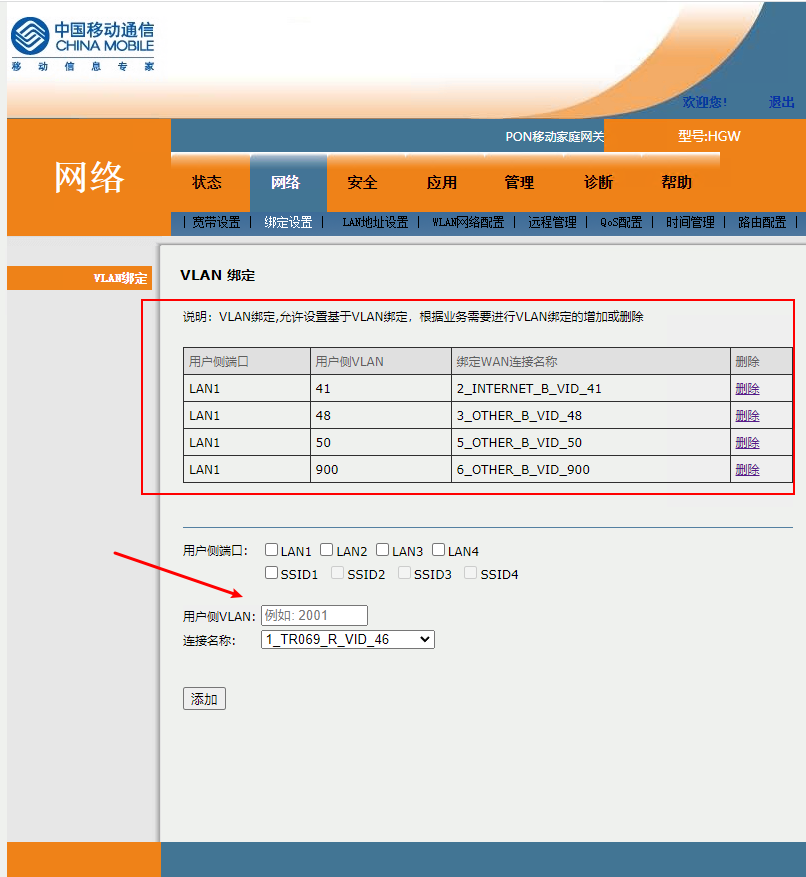

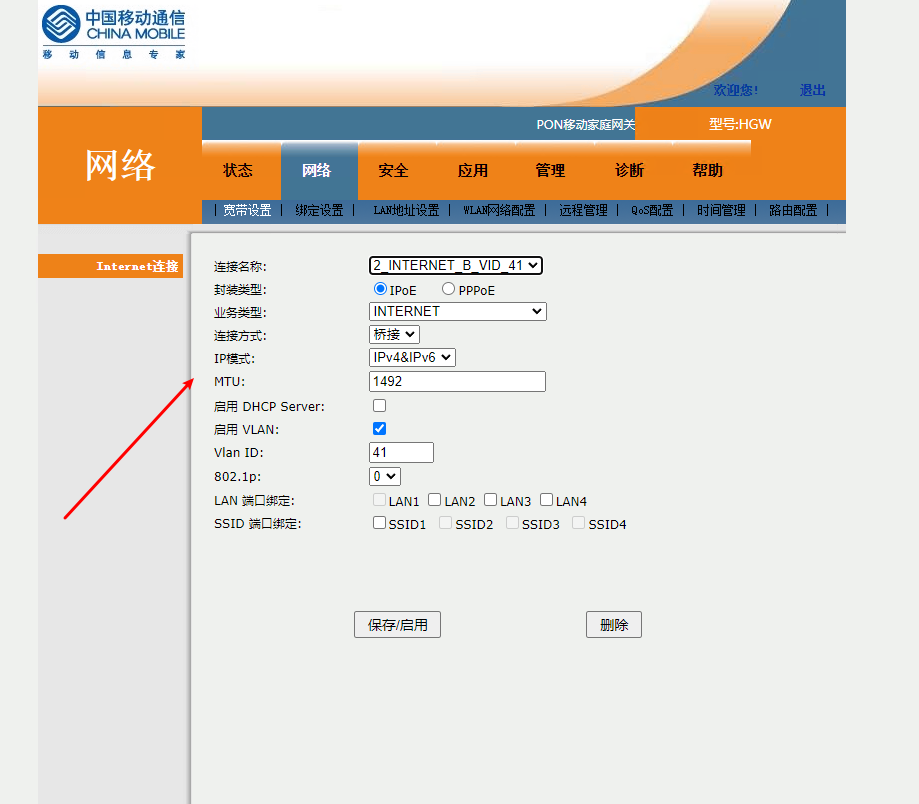

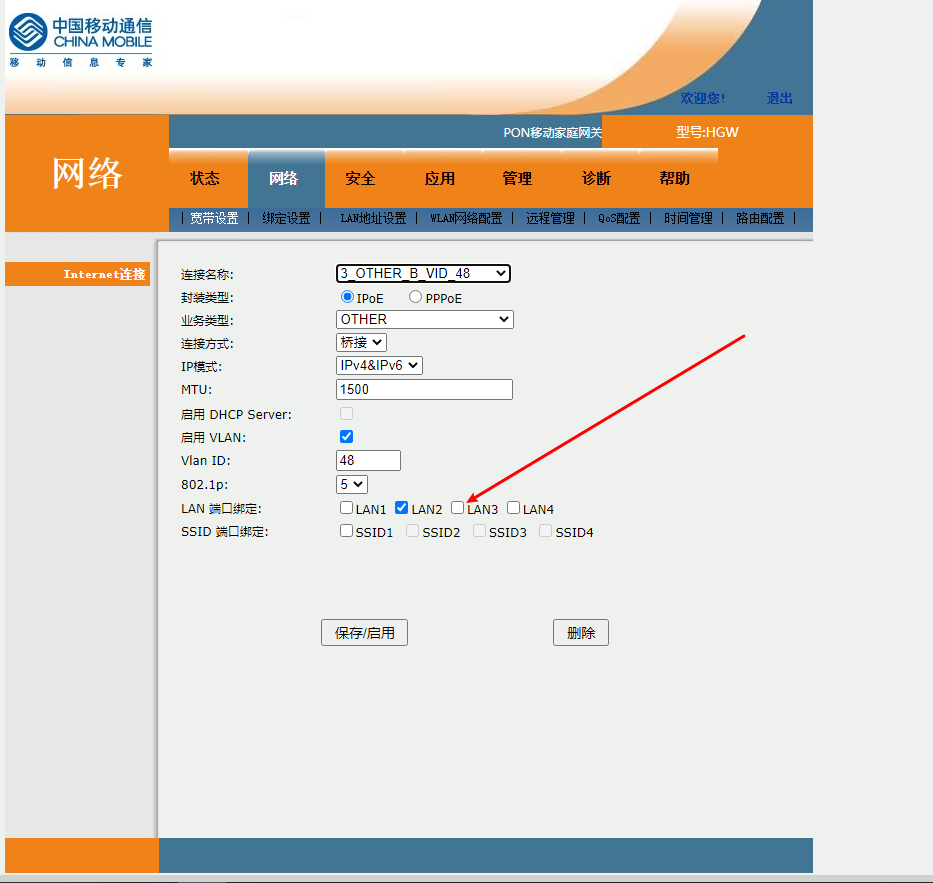

通过LAN1口绑定的信息，可以知道vlan41连接是上网连接，vlan48是iptv：

然后可以开始改桥接了，在修改之前，最好是对以上页面截图保存，以防配置失败改不回来。
首先进行用户侧vlan的绑定，我们知道，运营商网络通过vlan来区分上网和iptv等流量，我们知道上网是vlan41，iptv是vlan48，这里的vlan900是组播vlan，为了让openwrt能够区分这两组流量，所以需要给他们打上vlan标签。当然了，你把光猫插上两条网线到openwrt也能做这个区分，但这就白白浪费一根网线了，也不优雅。

很简单，只需要把原来的路由模式，改成桥接模式：

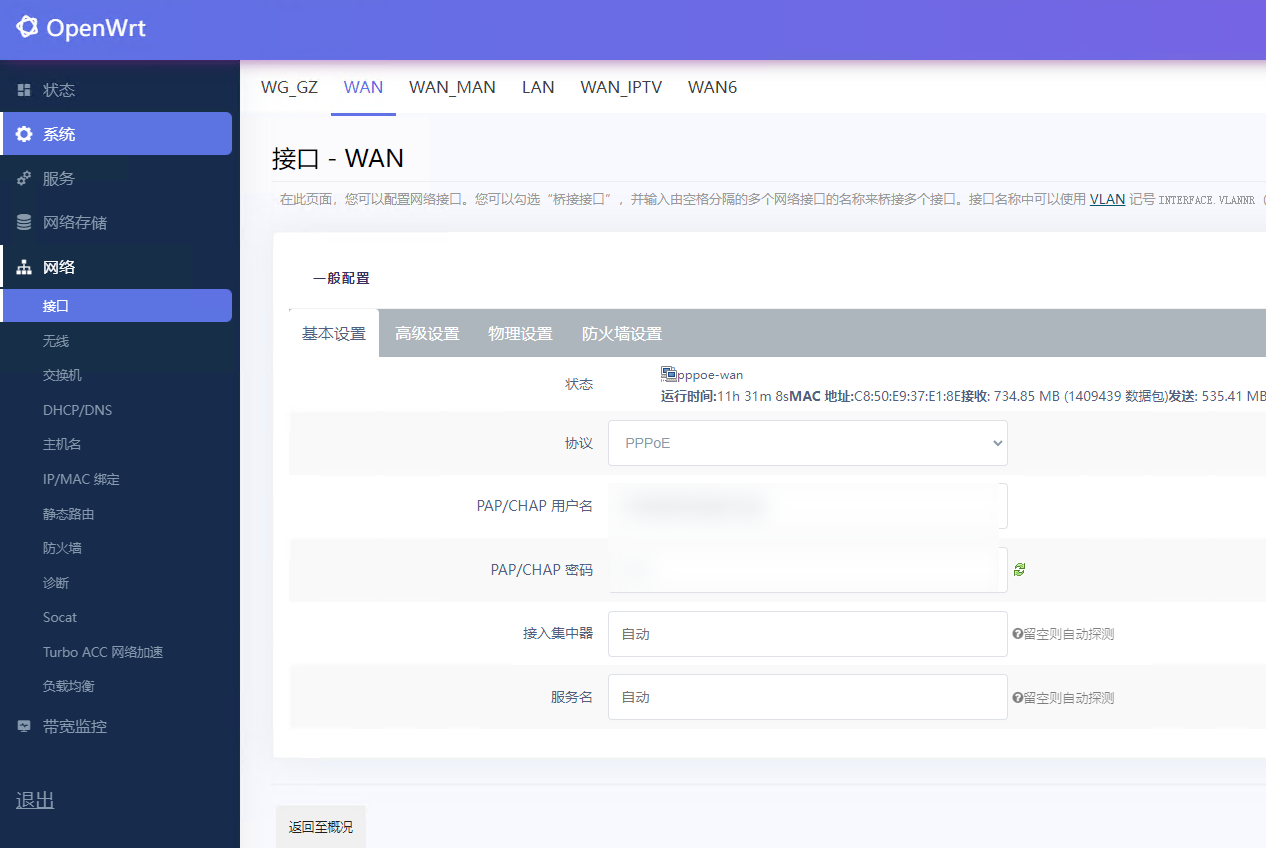

然后登陆路由器对wan口进行pppoe拨号配置：

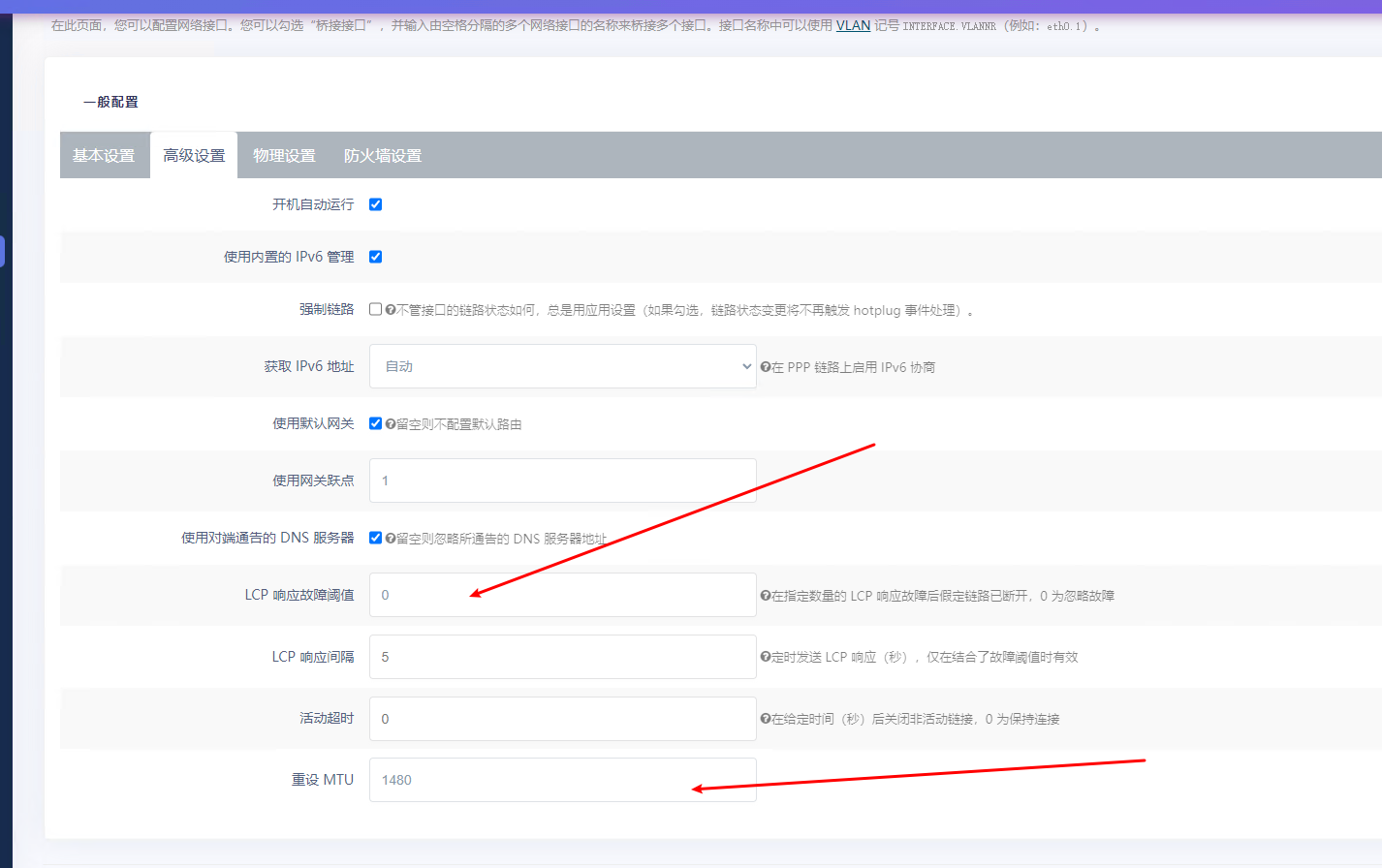

注意MTU要设置的比光猫那小，LCP 响应故障阈值设置为0，防止误判定为掉线。博主在这里踩坑了，刚开始MTU默认为1500导致经常性掉线，需要手动重新拨号才能上网：

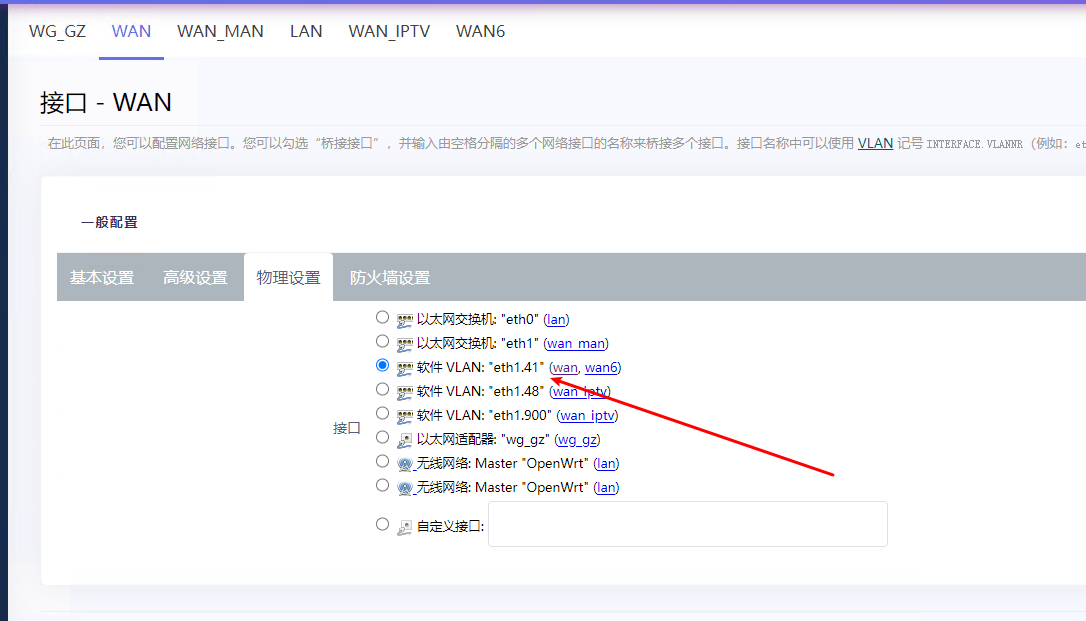

物理接口需要绑定vlan41，即在原来接口名称后加上.41：

防火墙区域按默认的WAN即可：

保存后返回接口页面，应该可以看到成功拨号并获取到ip地址：

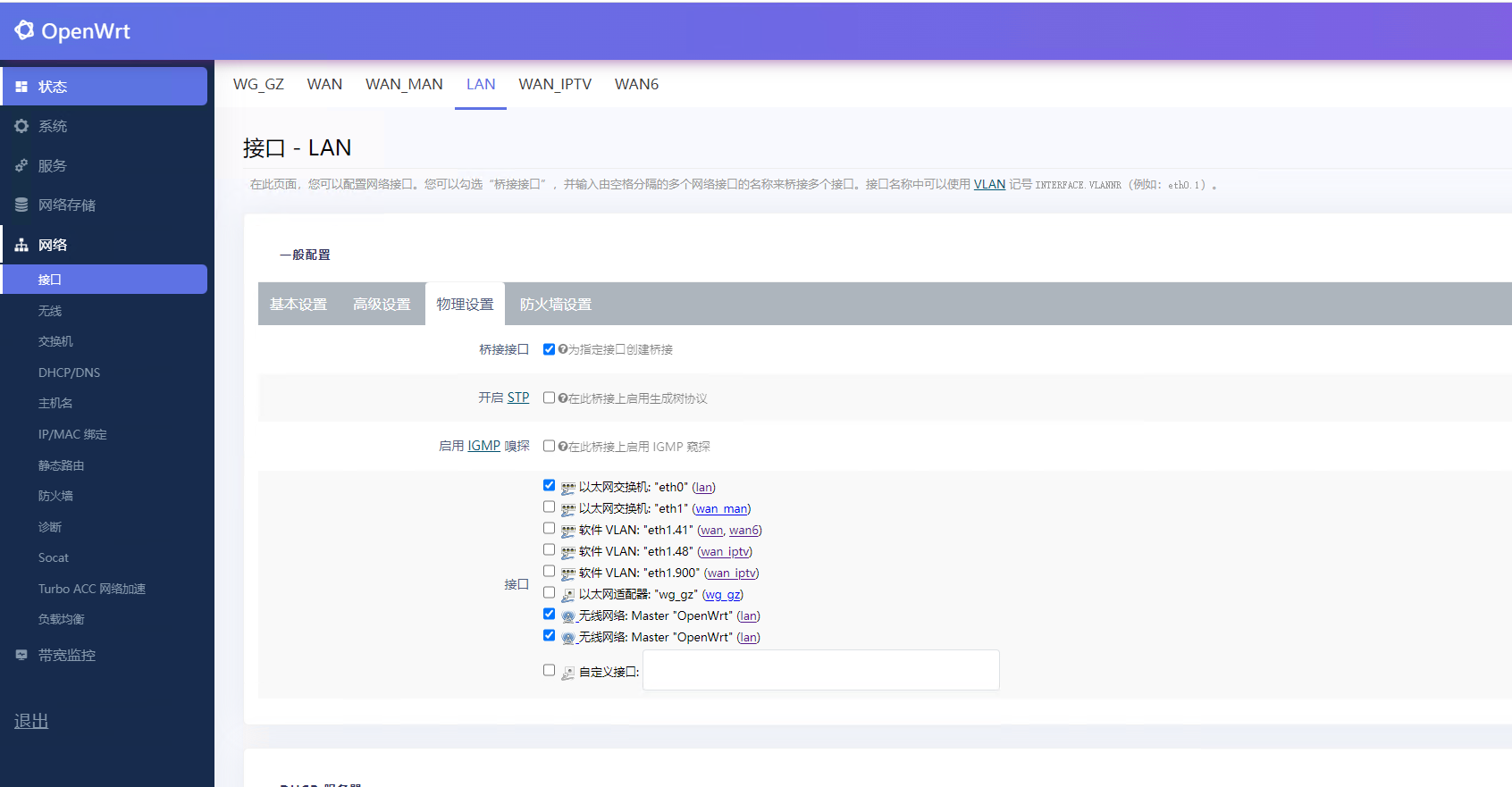

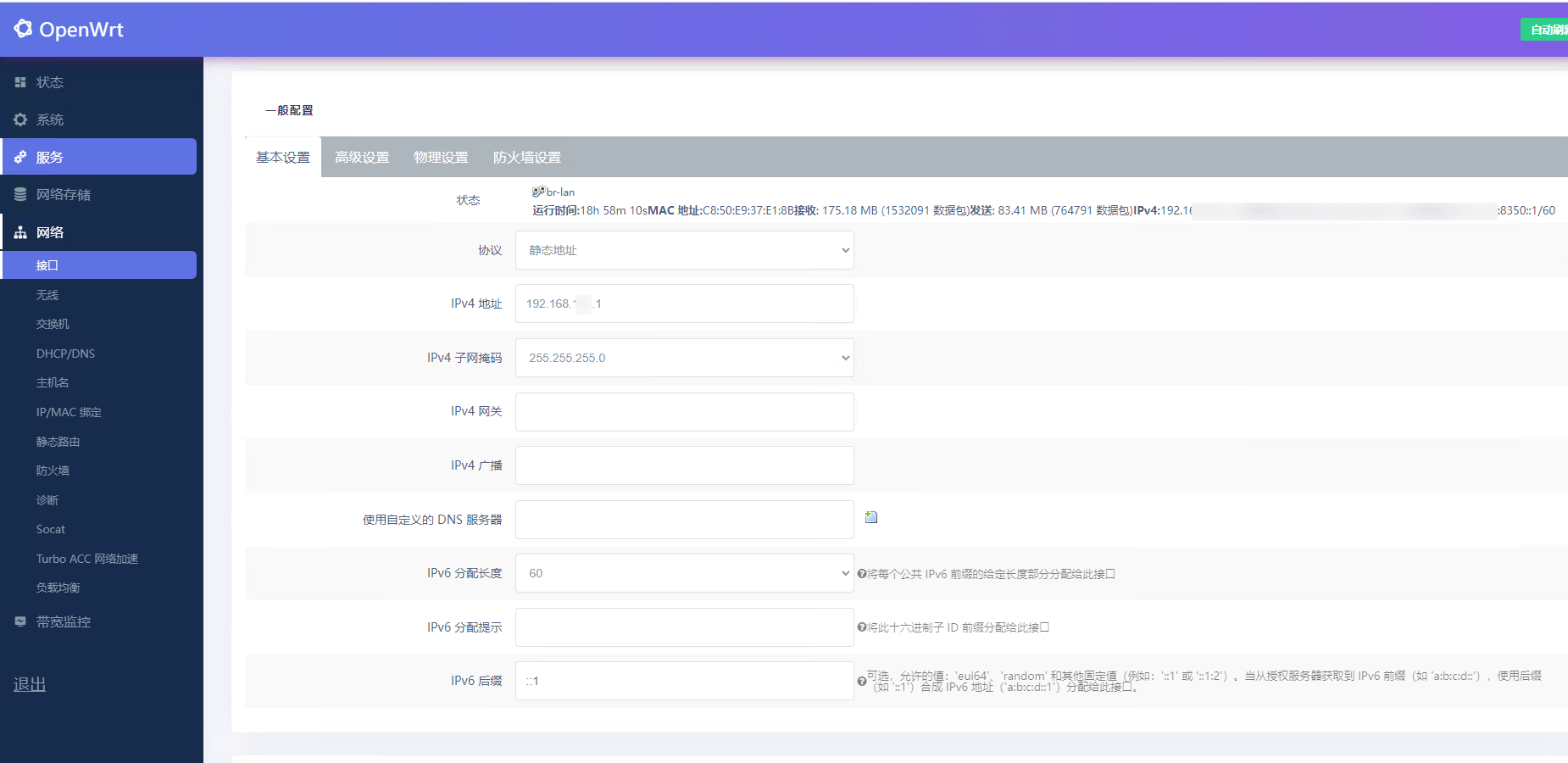

接下来配置LAN，设置自己的LAN网段：

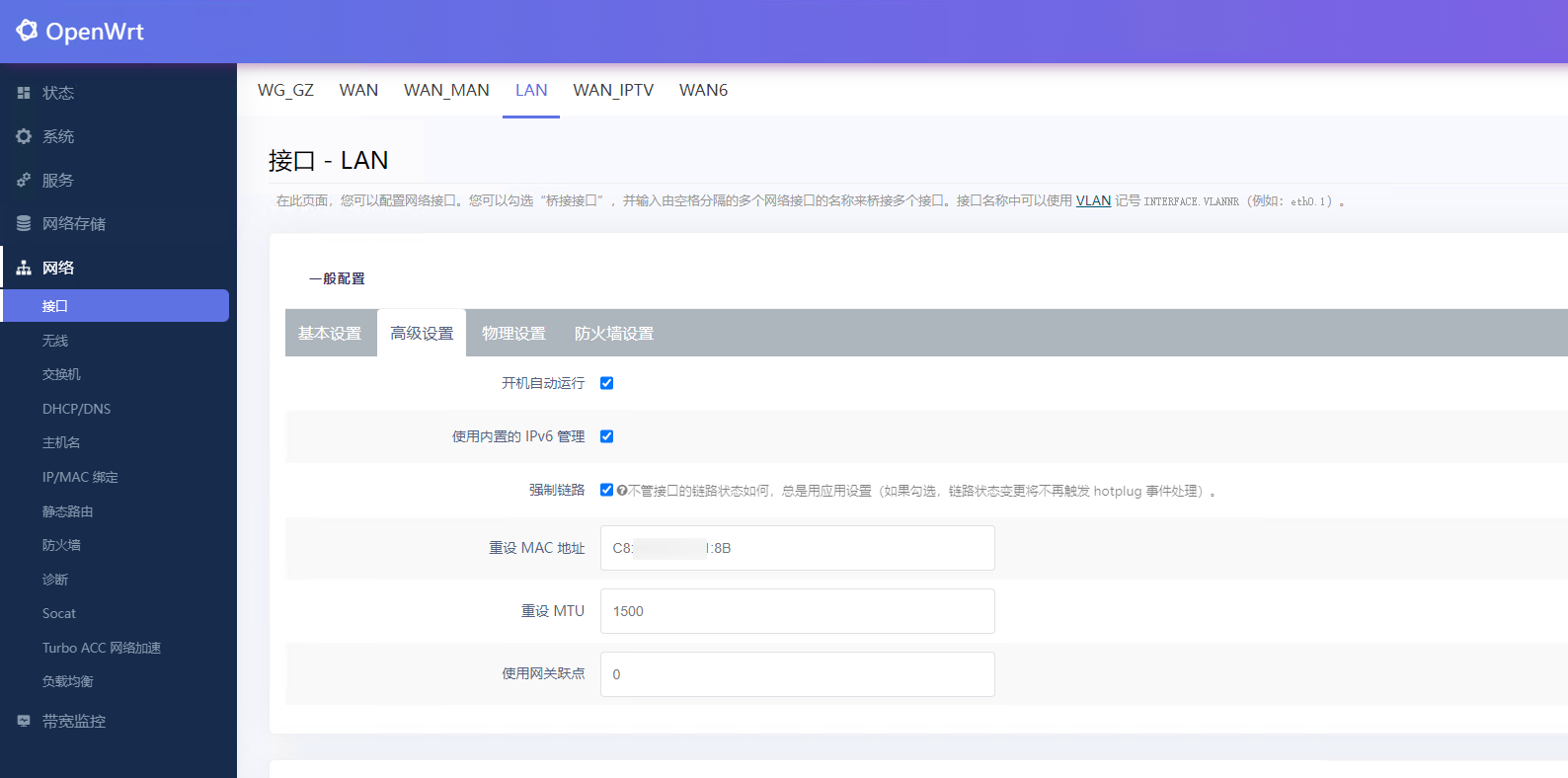

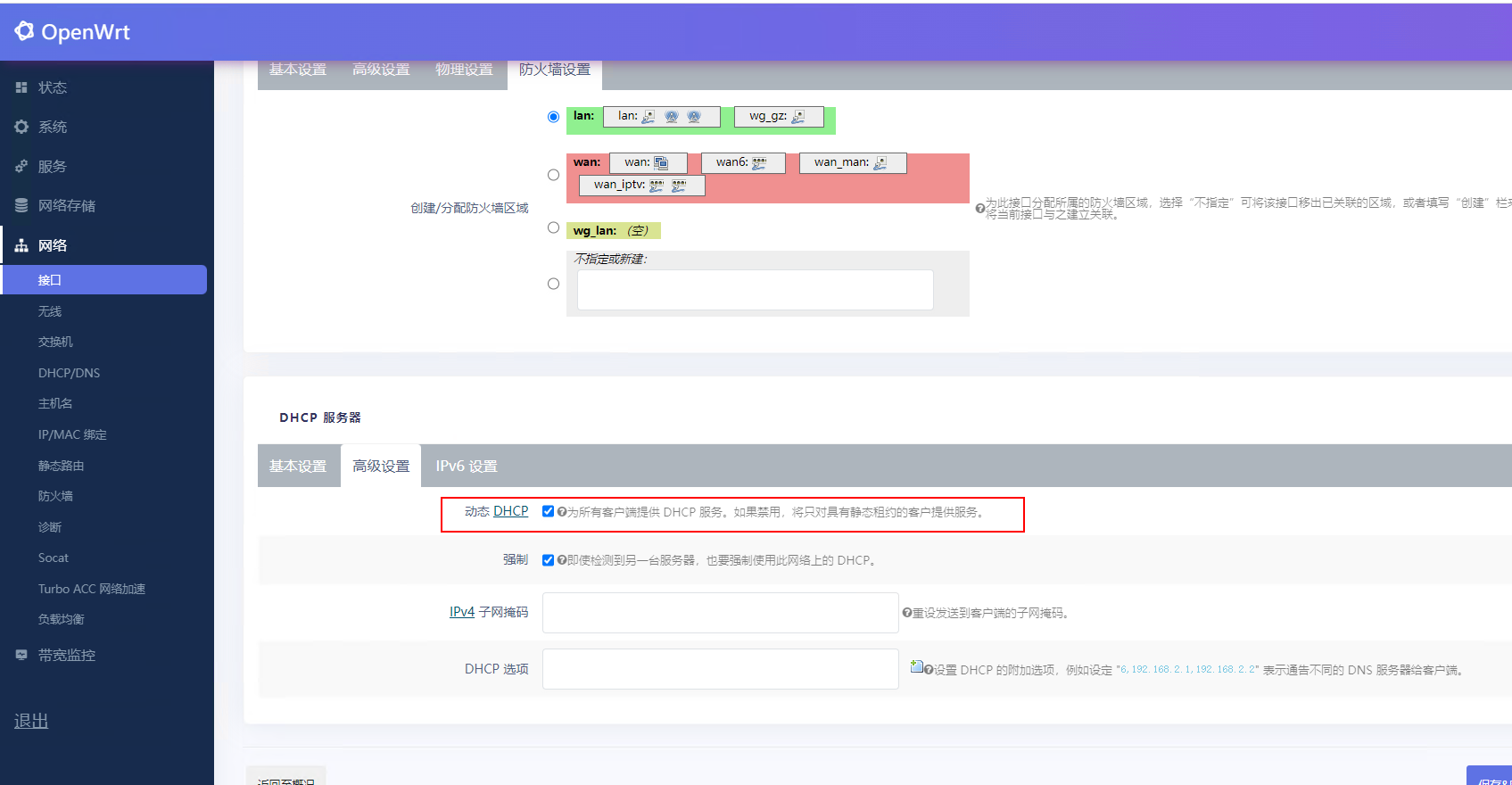

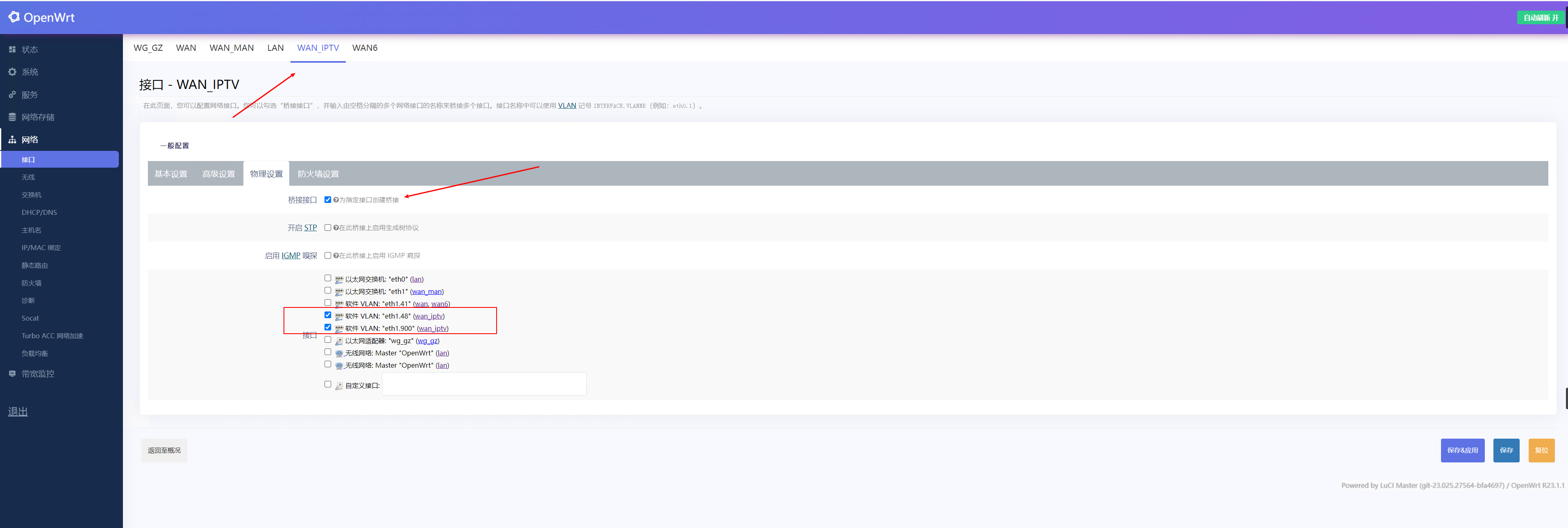

强制DHCP建议勾选上，移动送的路由器即便设置成AP默认仍然会启动DHCP导致内网设备不能上网，勾选后就不会有这个问题：

配置完成后，通过WiFi连接或者LAN口连接可访问公网。

IPTV单线复用

iptv单线复用，是指iptv网络流量与本地内网流量共用一条线路。很多时候我们客厅可能只有一根网线，需要给iptv机顶盒使用，如果需要WIFI覆盖就只能把无线路由放到弱电箱或者其它房间，导致无线网络质量变差，通过iptv单线复用使我们可以同时在客厅使用iptv机顶盒与无线路由器。

要配置单线复用，首先要理解单线复用原理。其实很简单，就是把iptv机顶盒的流量指定走光猫的iptv线路（不用地域与运营商可能有额外校验方式，只需增加一些配置，基本原理不变），理解这个原理实现起来就很简单了，概括起来大致有以下方法实现：

  • vlan (需购买至少1个支持vlan的交换机或同等设备，配置复杂，成本高，适合有定制需求的高玩)
  • 爱快分流 （需购买爱快路由器或者x86虚拟机安装，配置简单，优雅）
  • openwrt mwan3分流 （openwrt支持的设备比较多，方便，但配置起来不优雅）
  • 支持iptv的无线路由器 （适合使用无线路由器充当主路由的，如有其它设备做主路由的如软路由，则配置起来复杂点）
  • 把8芯网线拆成4+4 （最高速率只能百兆，得不偿失，极度不推荐）

这里选择openwrt mwan3分流的方法，因为暂时还没有24小时运行的pc机放家里。

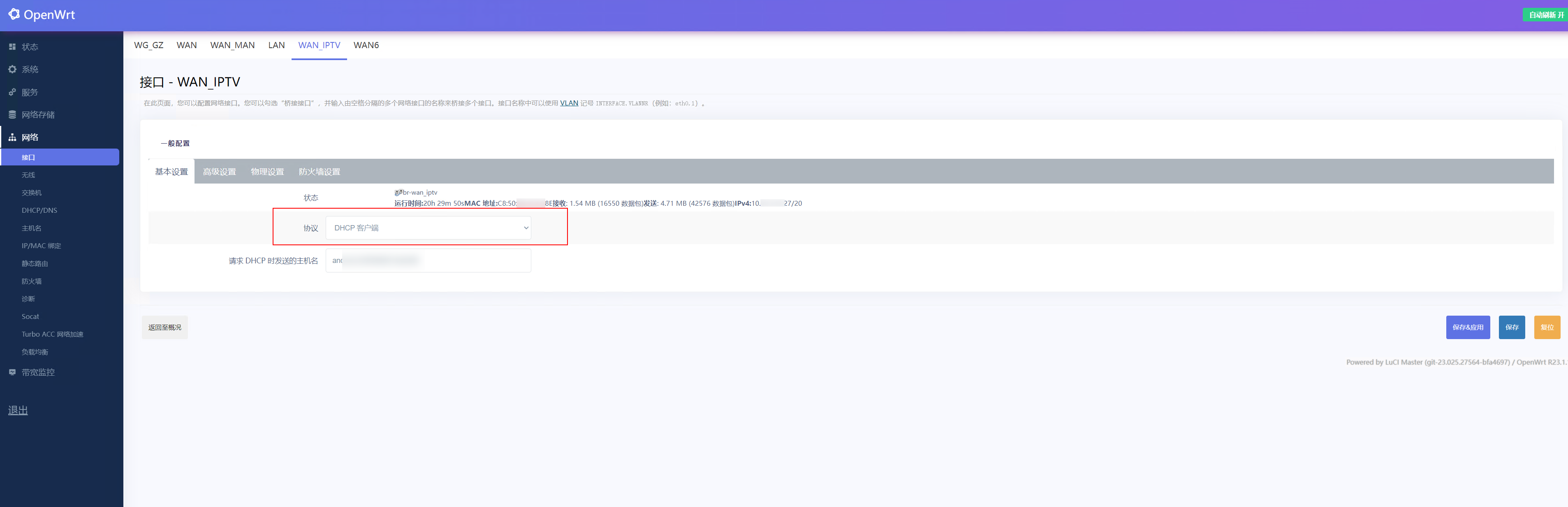

在openwrt上新建一个wan_iptv接口，接口类型是wan，同时绑定光猫上配置的vlan号：

协议是dhcp，主机名的话可默认，如果不行可尝试修改为机顶盒的主机名，通过openwrt的dhcp设置页可看到主机名：

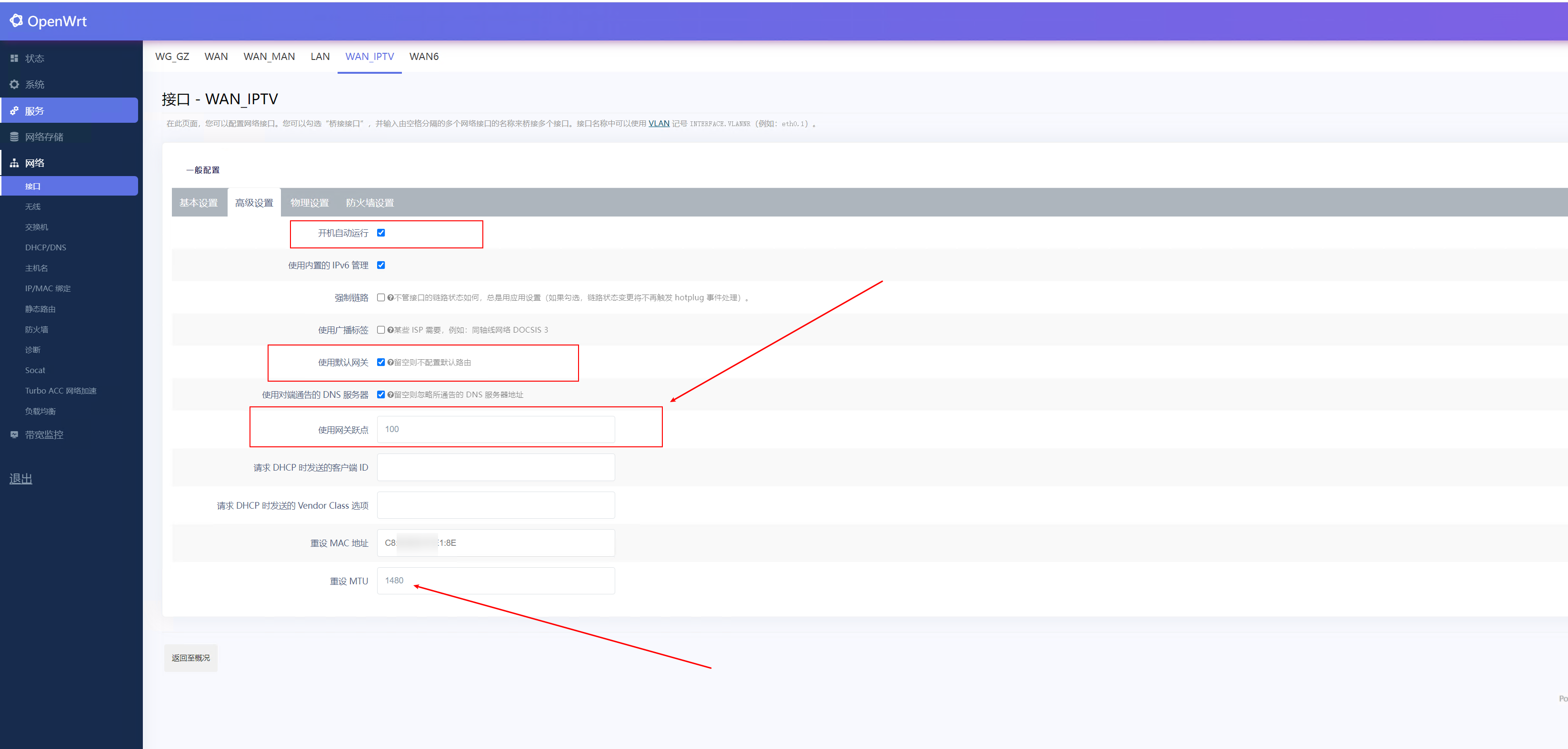

网关跃点需要设置为比默认网关（即wan口）的大，习惯设置为100，这样内网设备默认不会走此线路：

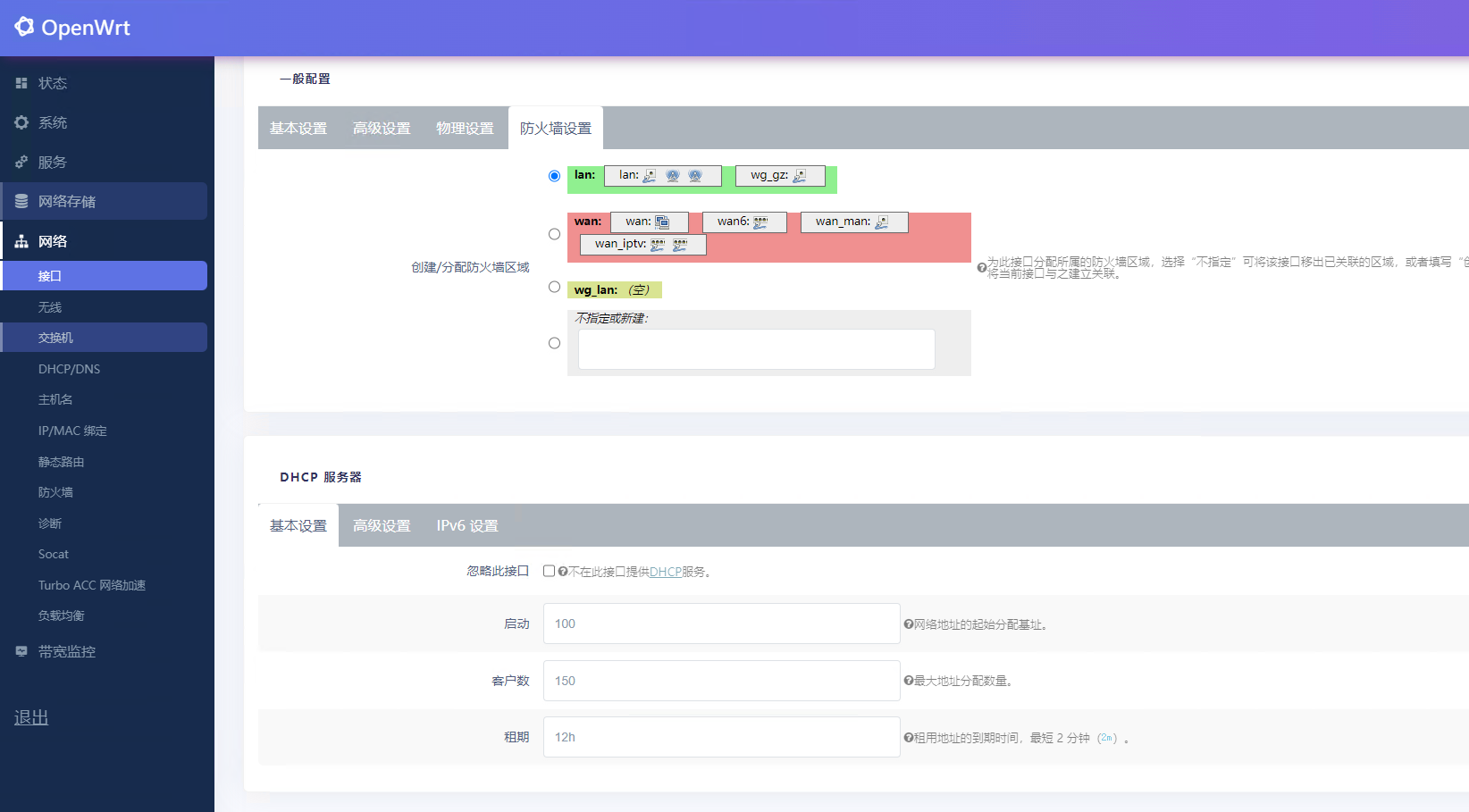

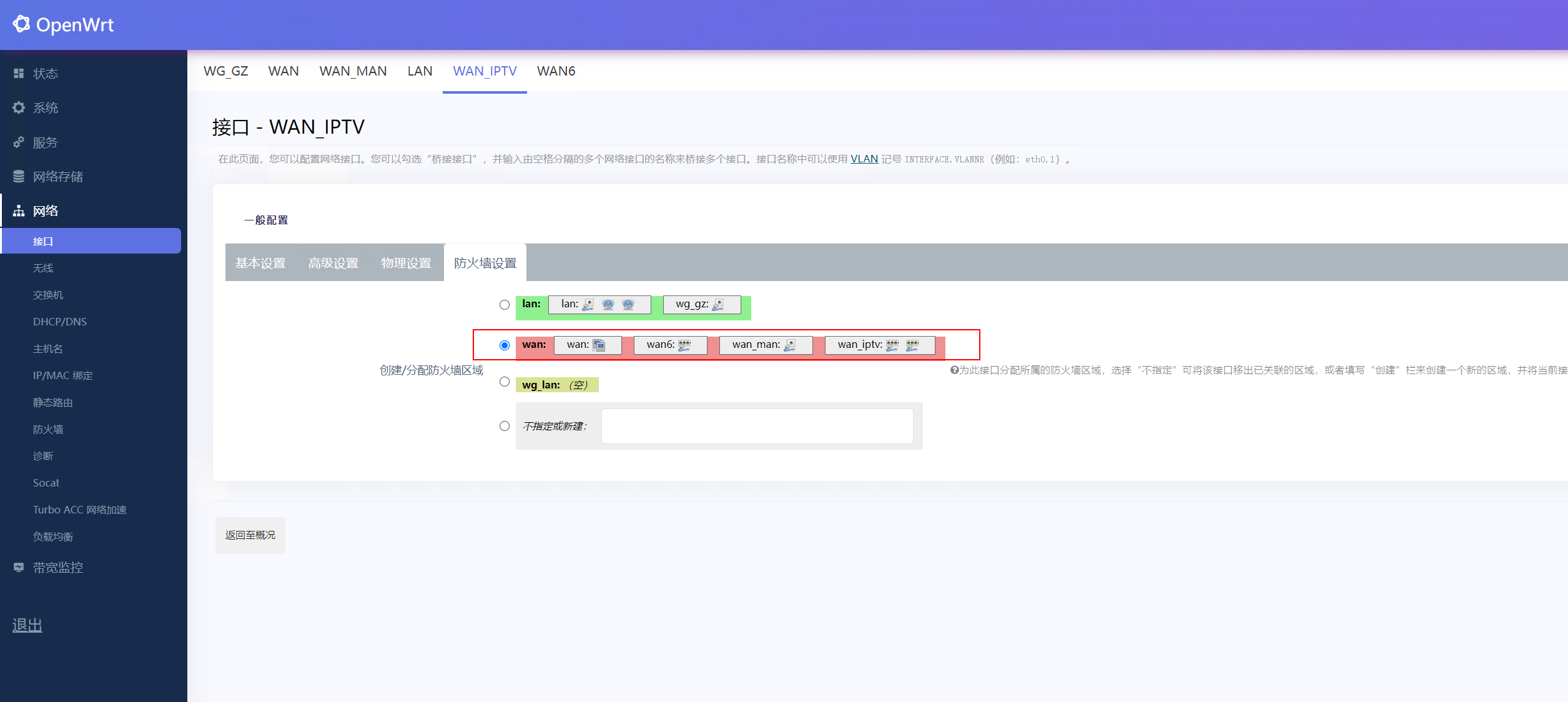

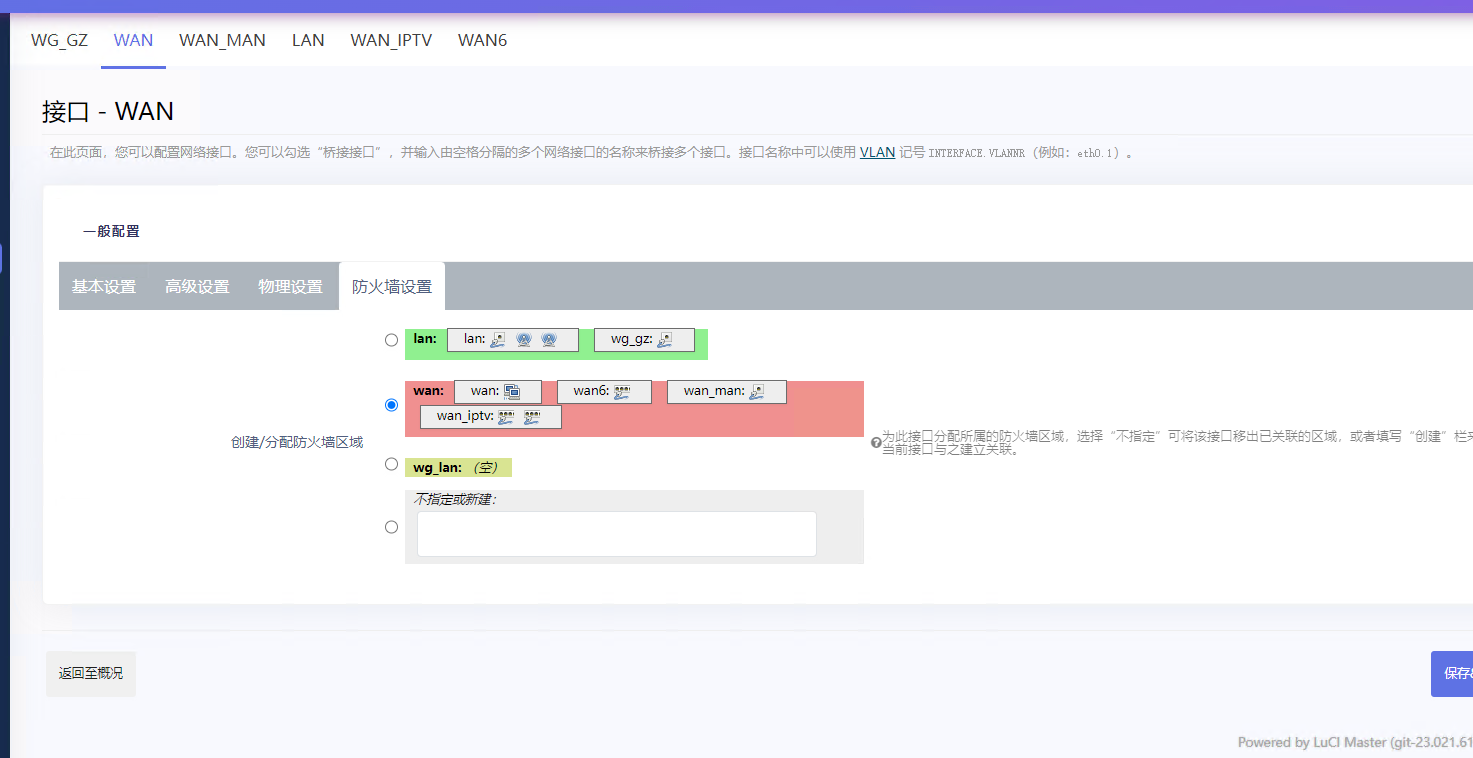

防火墙区域是wan，这样内网设备使用此网关的话会经过nat：

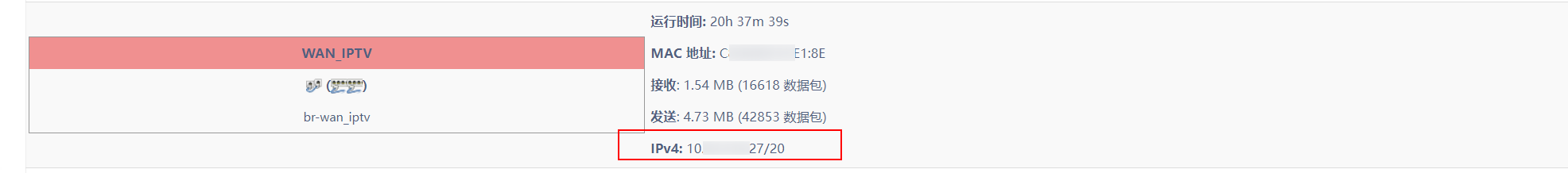

保存配置后，可看到wan_iptv接口成功获取到10段的iptv线路地址，注意如果获取到的是100段或者其它段的地址是不行的，需要检查下MAC地址、主机名等配置是否有冲突，正常情况下移动的是按默认可获取到正确的ip：

现在iptv线路没问题了，难点就在于让iptv机顶盒的流量走wan_iptv接口，需要用到mwan3，可尝试通过opkg安装或自行编译或找别人编译好的，在第一步的估计编译中博主已集成该模块。

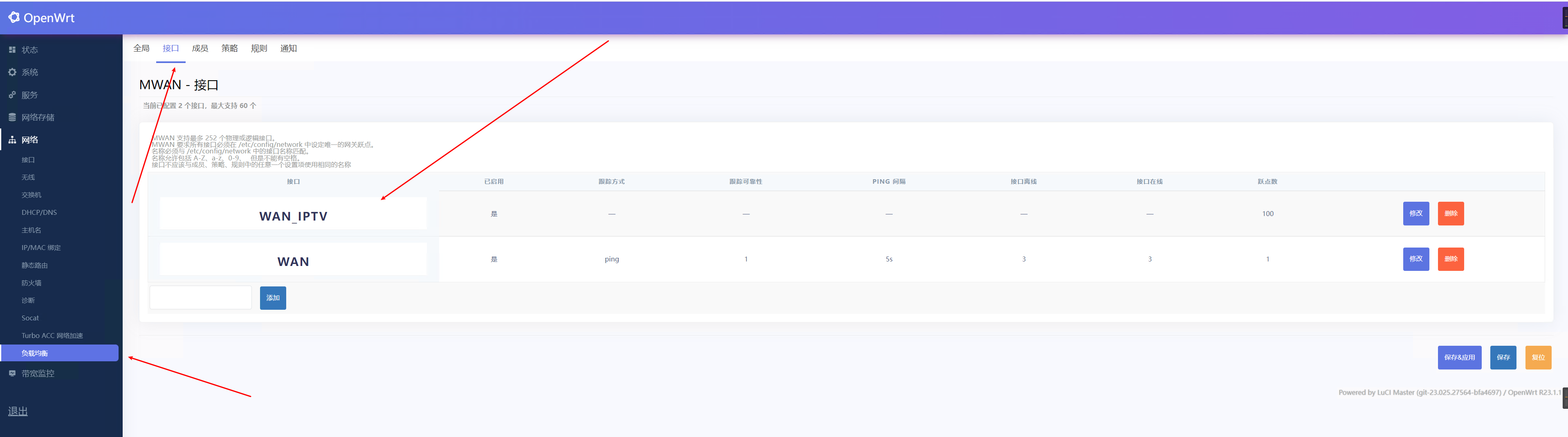

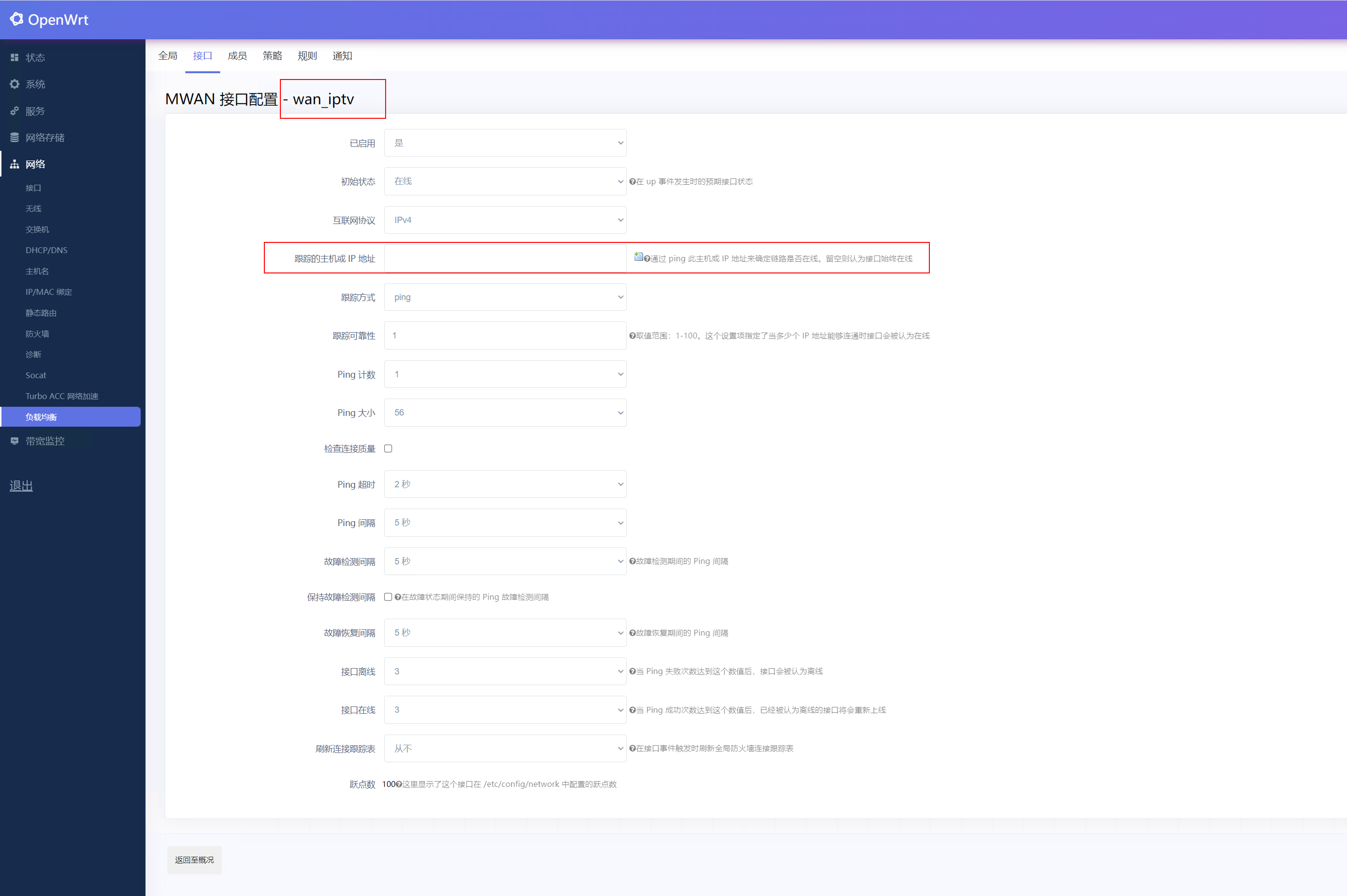

找到负载均衡，然后新建一个接口wan_iptv：

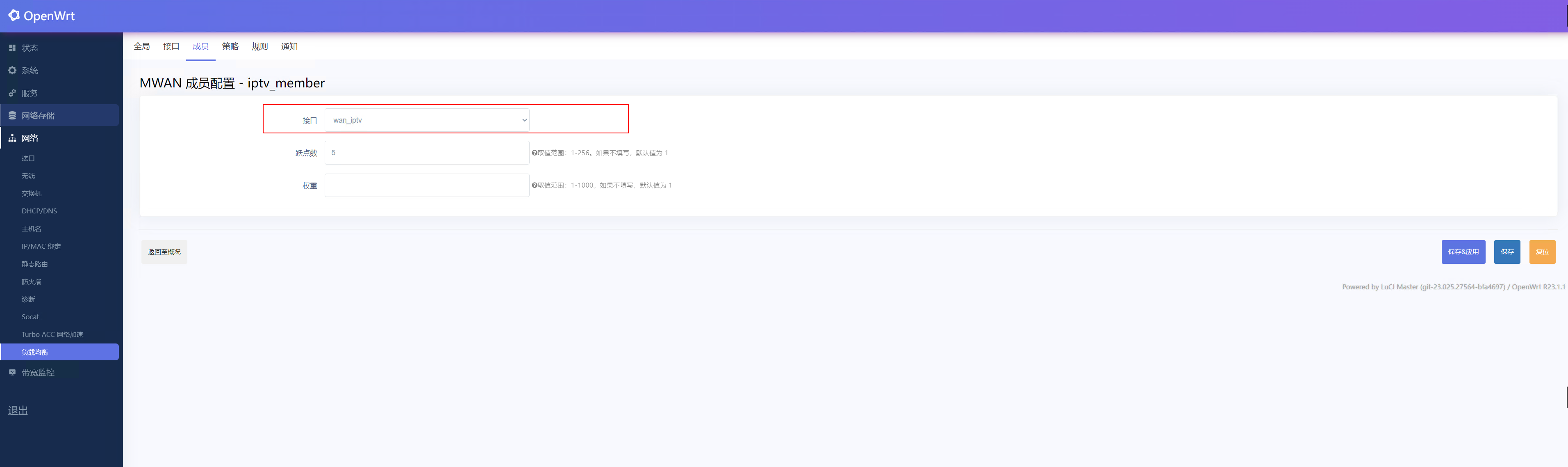

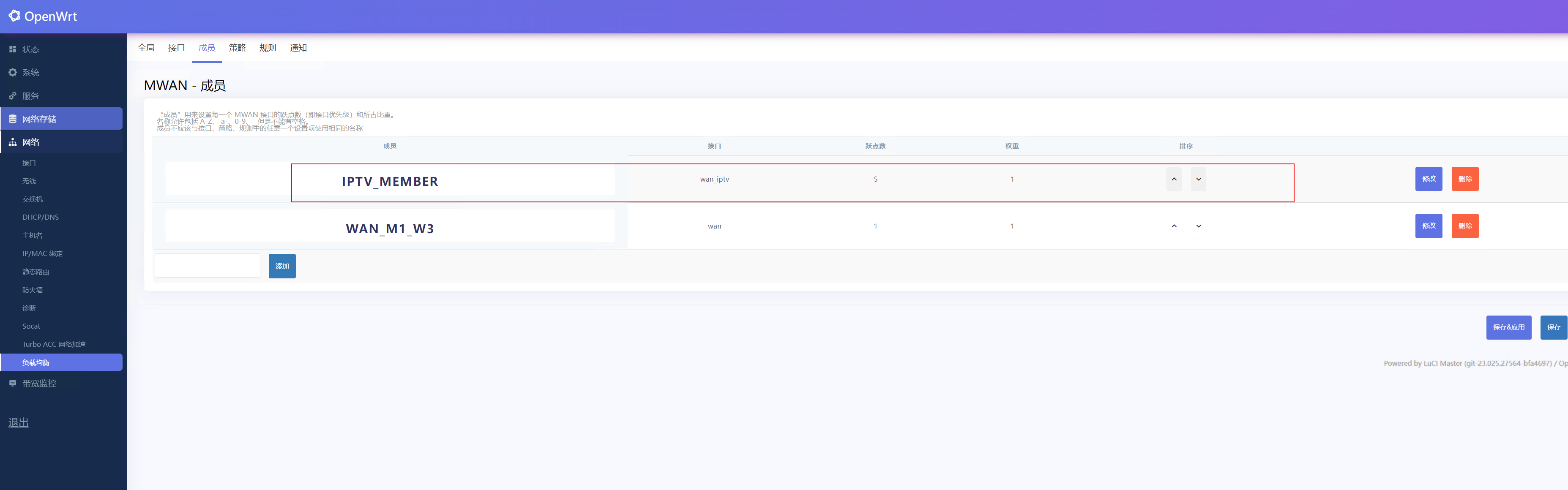

创建成员iptv_member，此处最好把该成员规则置顶：

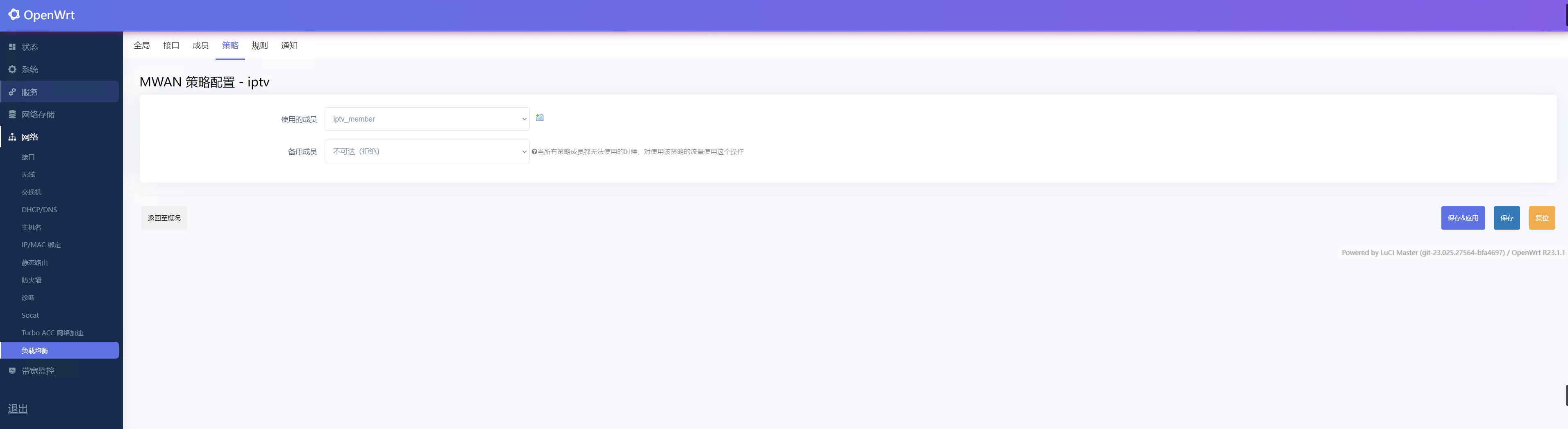

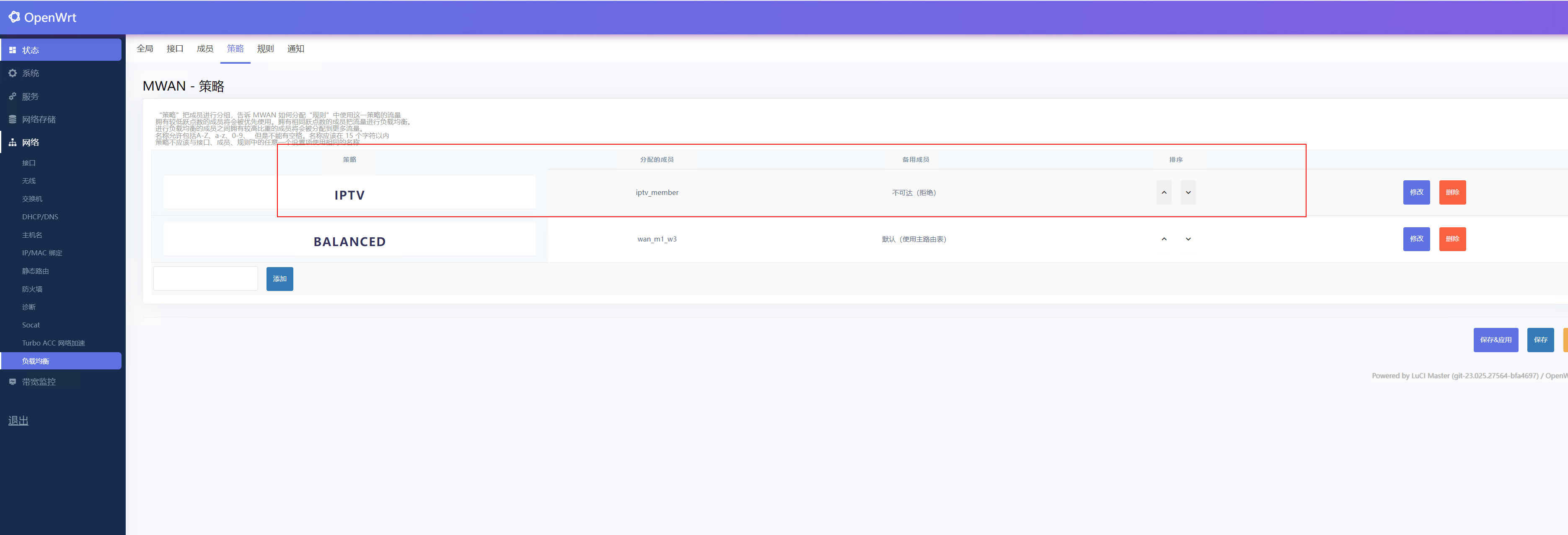

创建策略iptv：

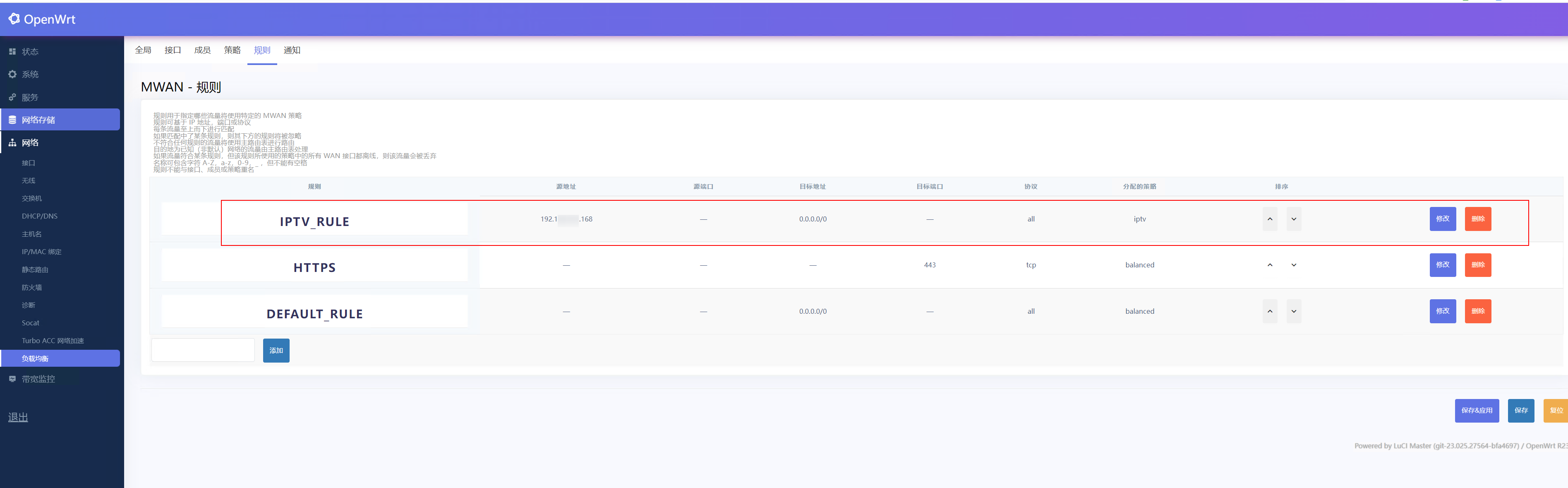

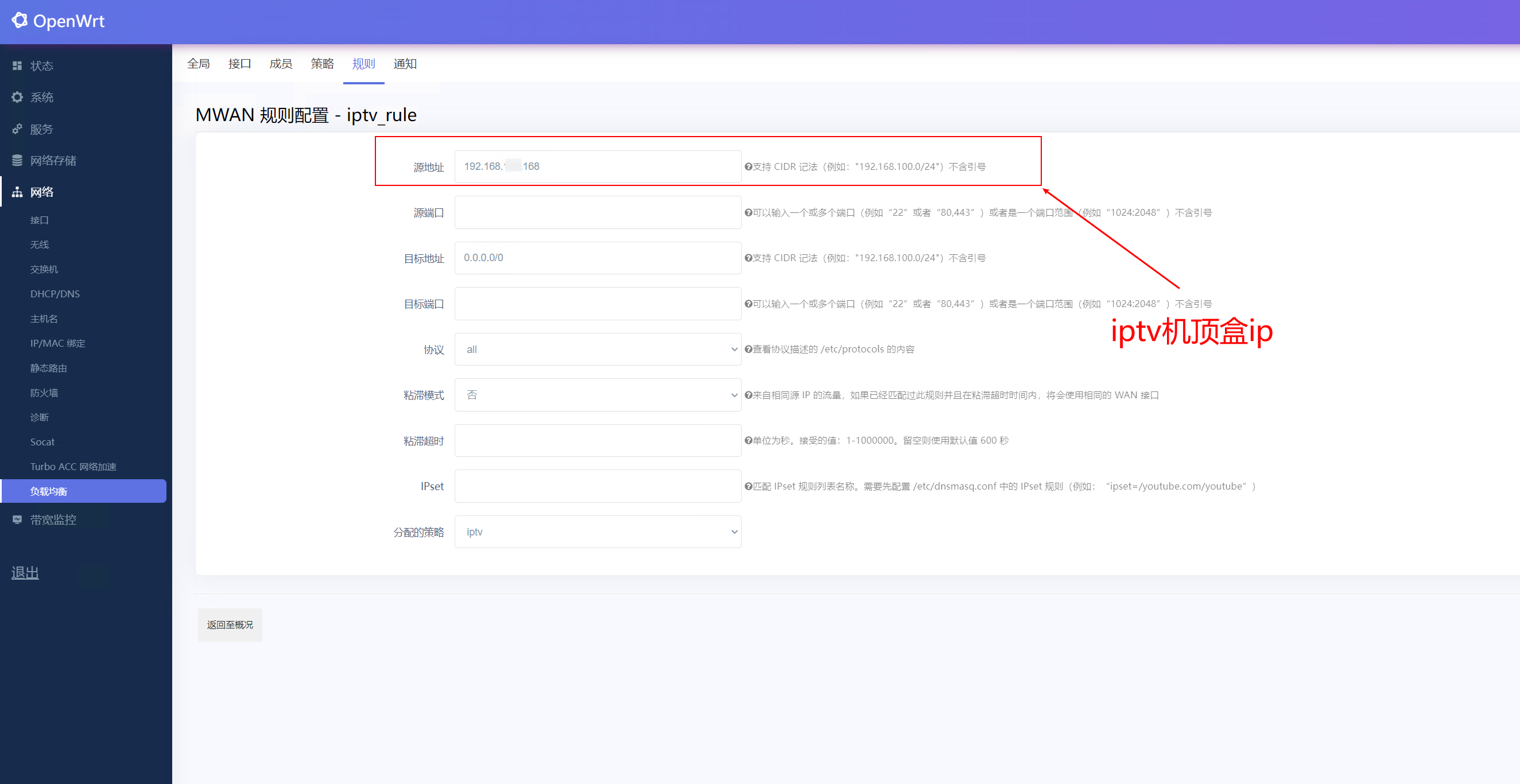

创建规则iptv_rule，源地址写iptv机顶盒的ip，策略选择iptv：

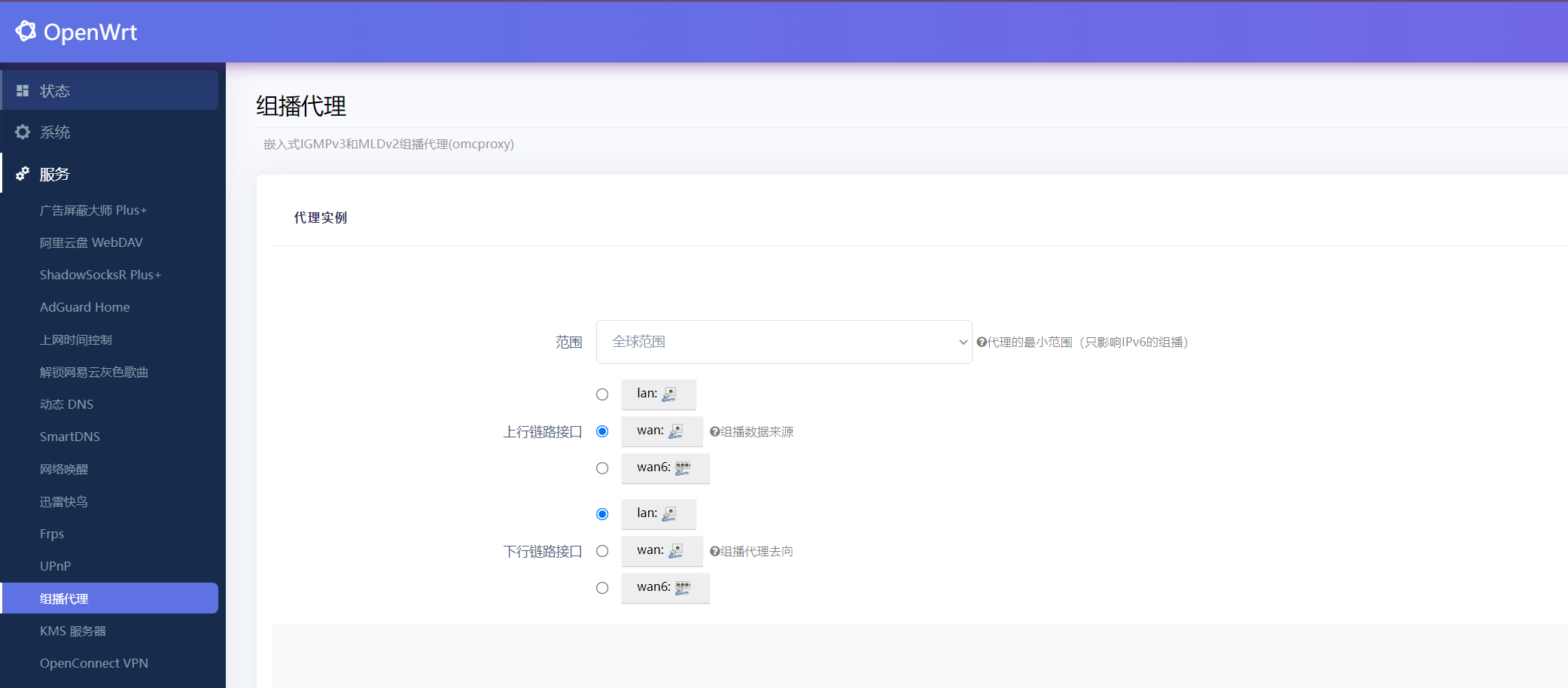

配置组播代理，把wan_iptv接口的组播流量转发到lan口，下面图从其它地方截的所以没有wan_iptv，下次有机会再换回来。

配置完成，保存，重启机顶盒查看能否成功登陆并播放电视节目，如果不能，可通过在openwrt上面抓包查看有哪些流量异常再进行排错。

WIFI漫游

WIFI漫游最简单的方式是，把无线路由器都设置为AP模式（主路由不需要配置AP模式；如果没有AP模式可关闭DHCP并把主路由LAN接入到无线路由器的LAN口），然后配置相同的SSID、加密方式、密码。效果还行，比AC+AP效果稍差，胜在配置简单，无需额外成本，家用足矣。

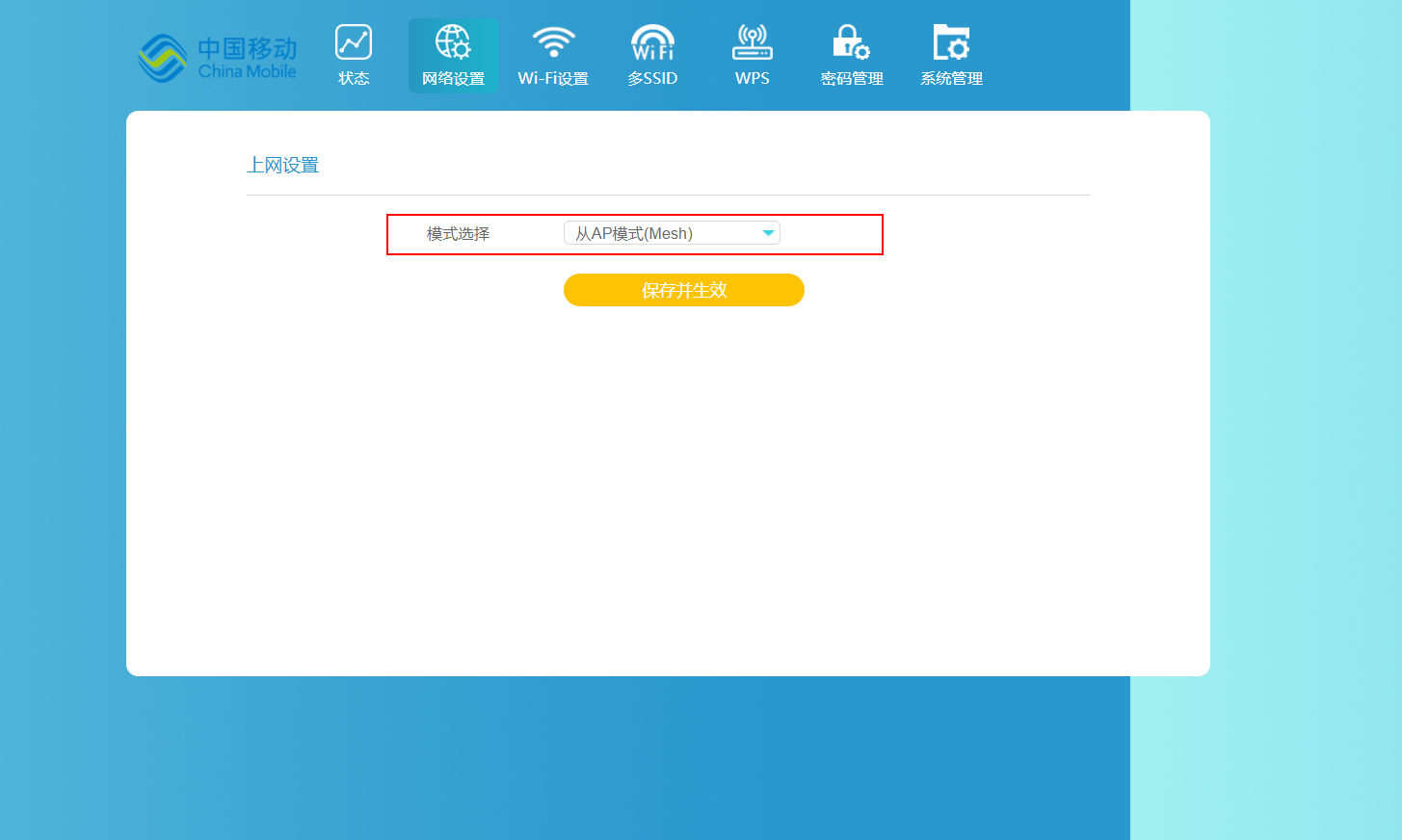

配置AP模式：

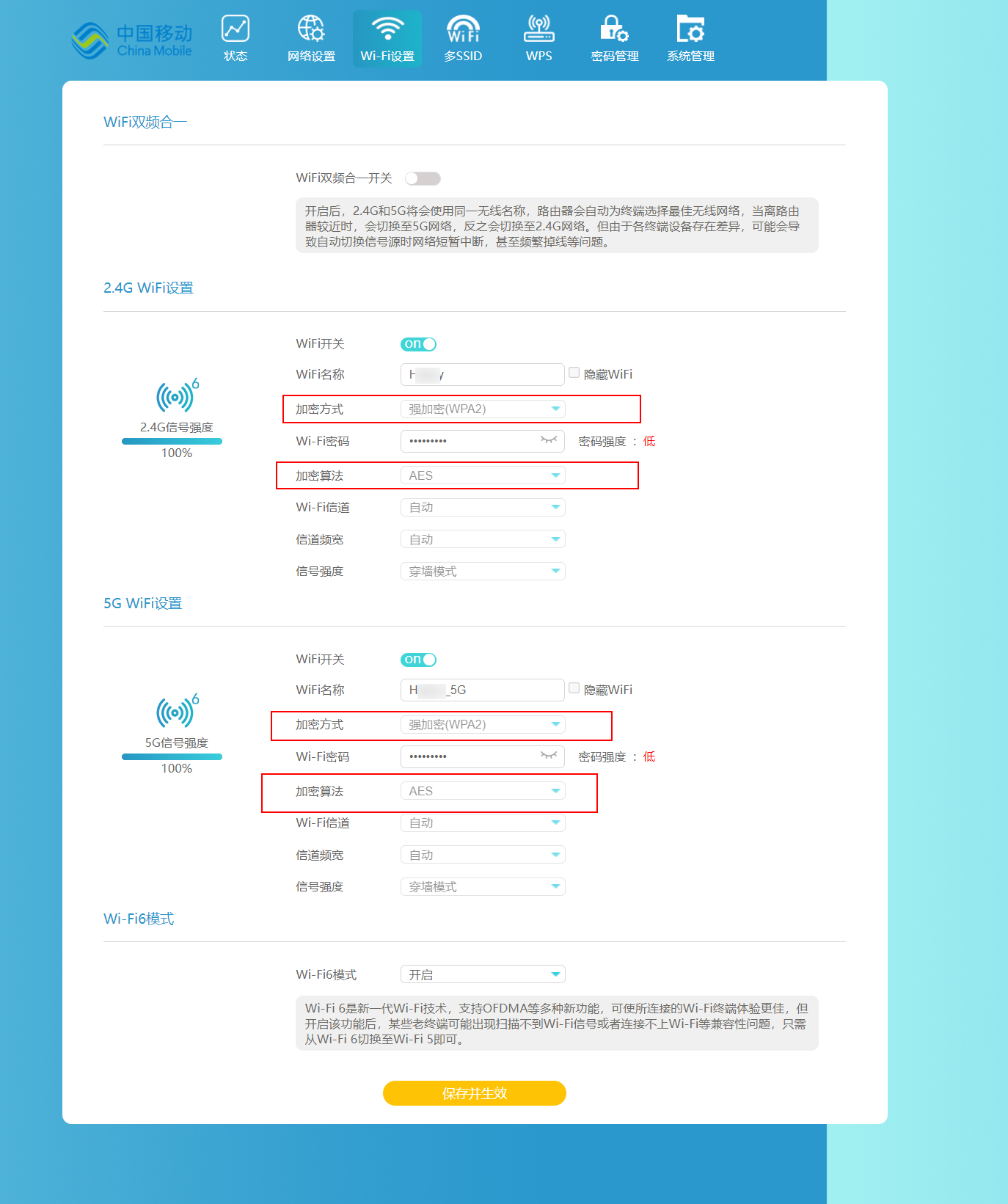

建议固定选WPA2+AES组合，如果不指定可能影响漫游效果：

另一个无线路由器也进行相同配置，不再一一截图。

完成后可进行漫游测试，使用移动设备连接WiFi长ping网关，移动不同位置可看到信号切换。如需调试可使用WinFi进行测试，不多赘述。

异地组网

由于移动申请ipv4公网ip很难，默认宽带也有ipv6地址，可通过ipv6进行异地组网。

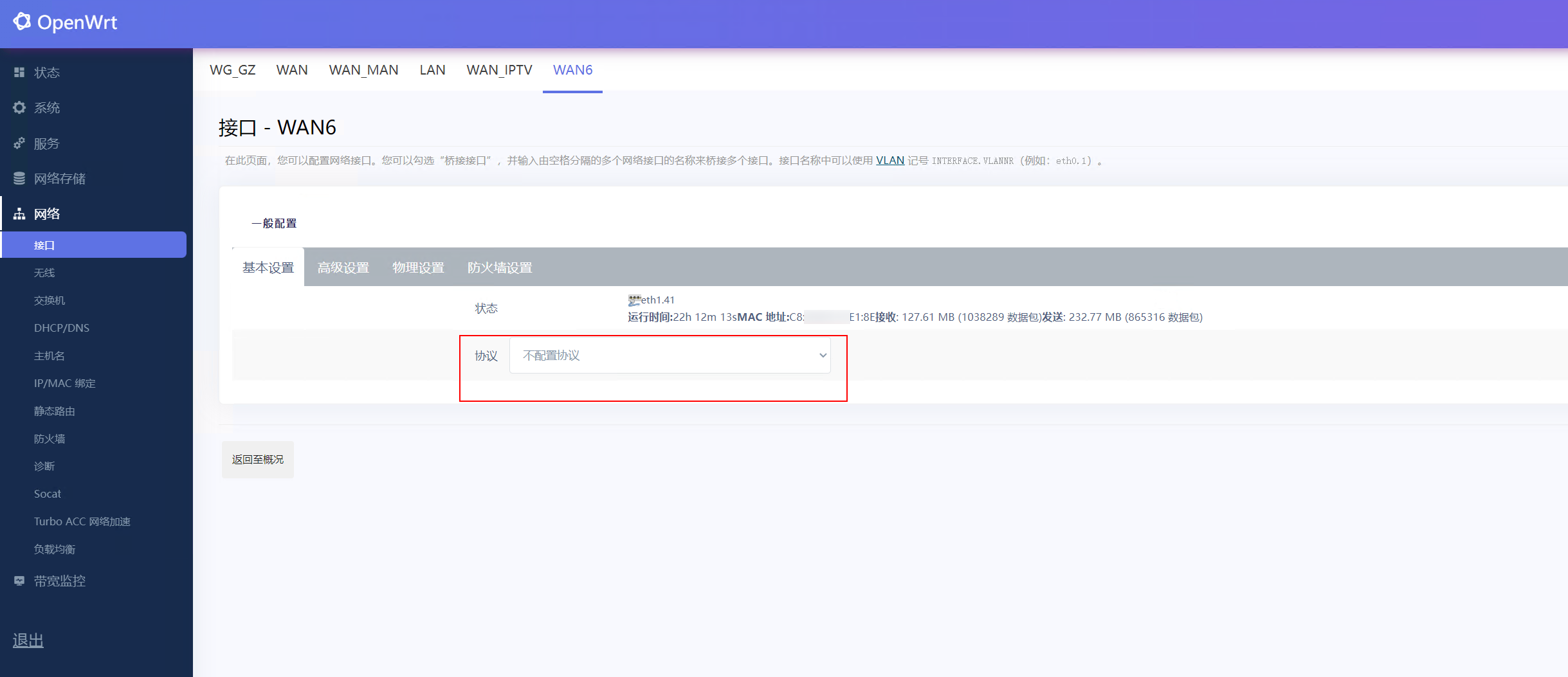

首先需要获取ipv6地址，因为光猫桥接模式下wan6并未能获取到ipv6地址，故切换wan6接口的协议为不配置协议：

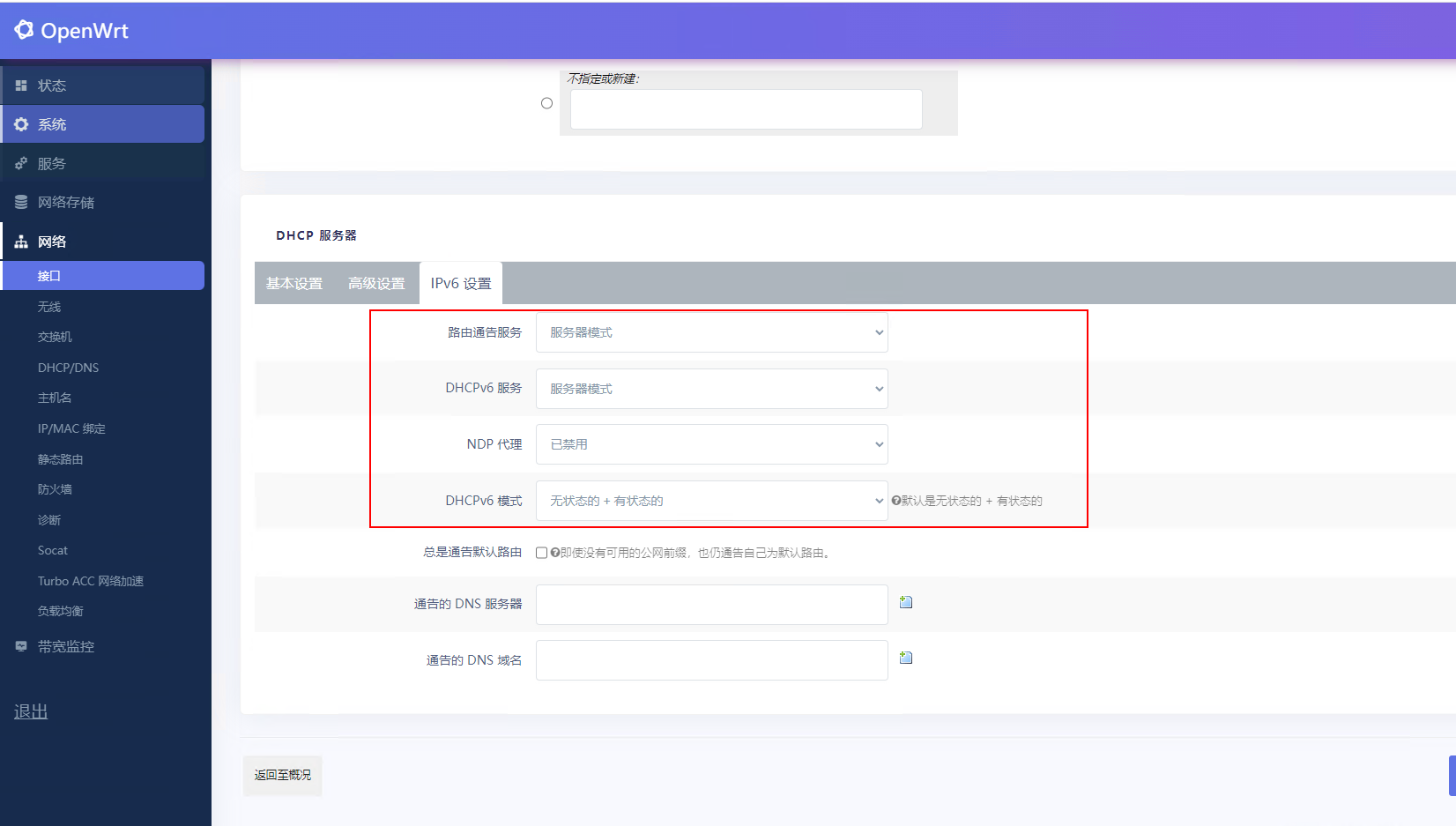

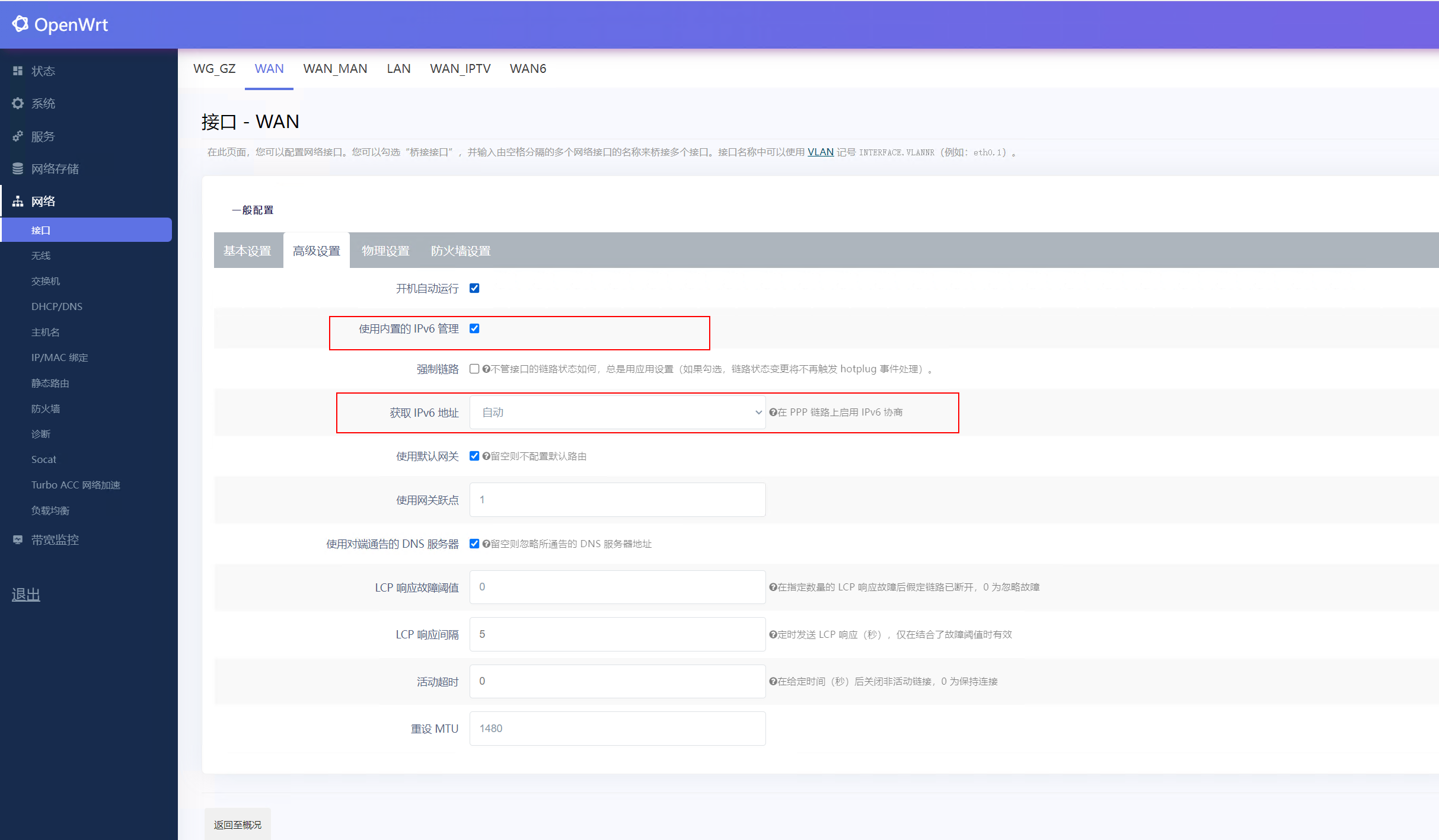

然后在WAN口打开ipv6设置：

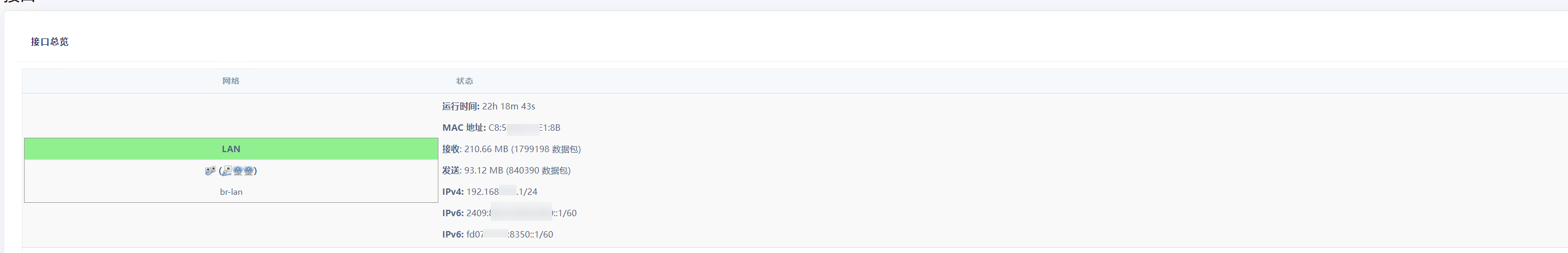

保存后可在LAN口看到公网ipv6地址：

此时已经可以正常访问ipv6，接下来搭建WireGuard。我们再看一眼网络拓扑，目标是通过WireGuard架设隧道，让192.168.100.0/24与192.168.200.0/24可互访。

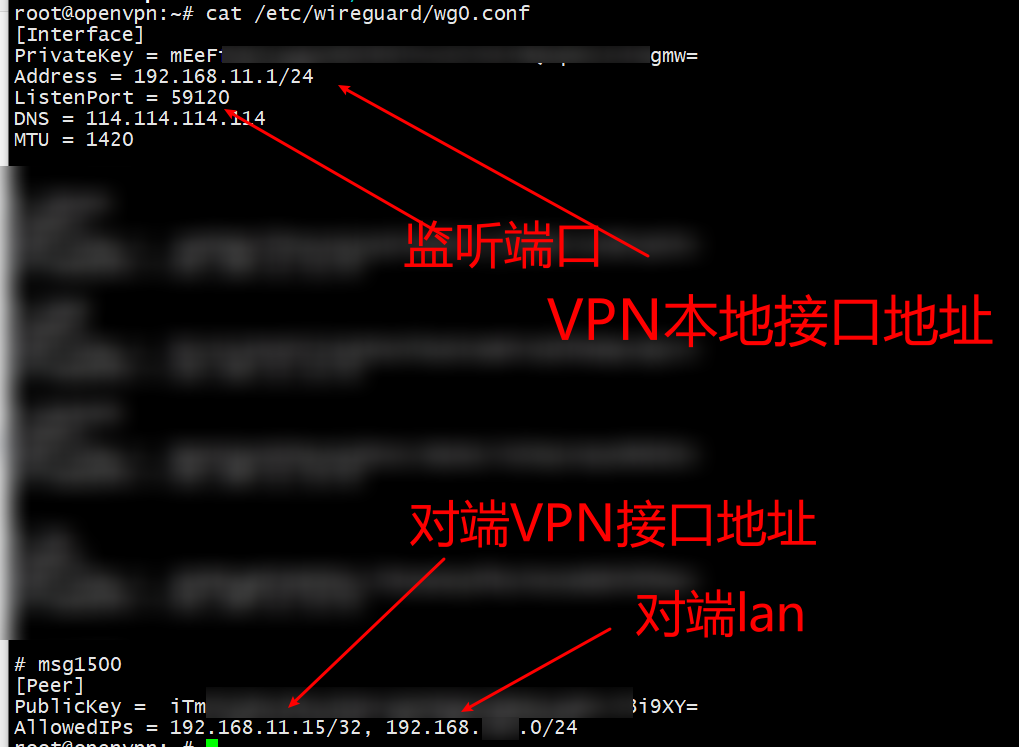

首先在地域B的192.168.200.2上架设WireGuard服务，具体搭建步骤可搜索教程，非常简单，关键配置如下：
192.168.11.0/24网段用于VPN服务器之间的内网通信，59120是服务监听端口，切记需在防火墙放通（如有）。
同时需在Peer声明对端LAN网络子网，这样才允许WireGuard转发数据包到对端网络。

然后是地域A配置：

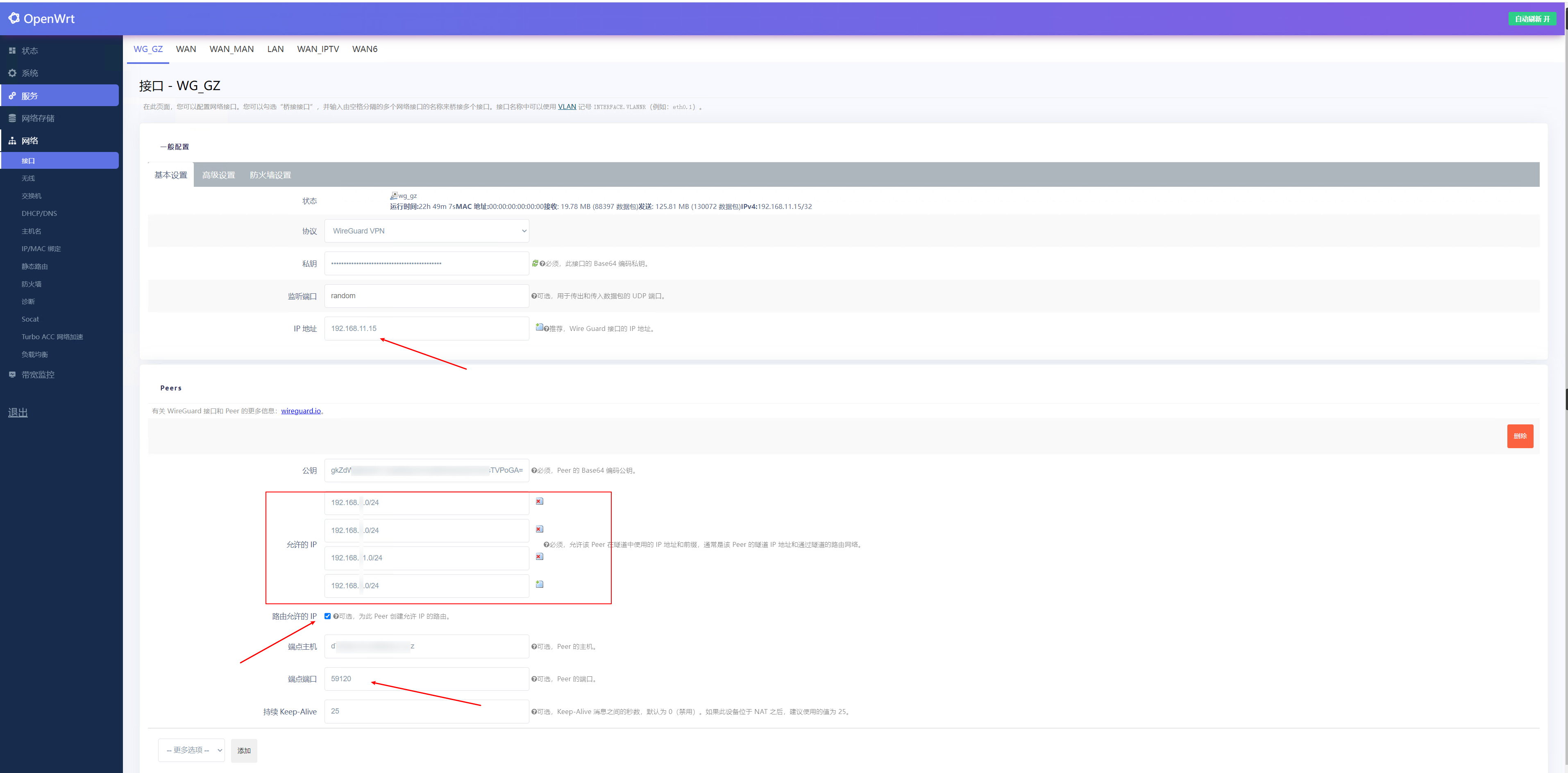

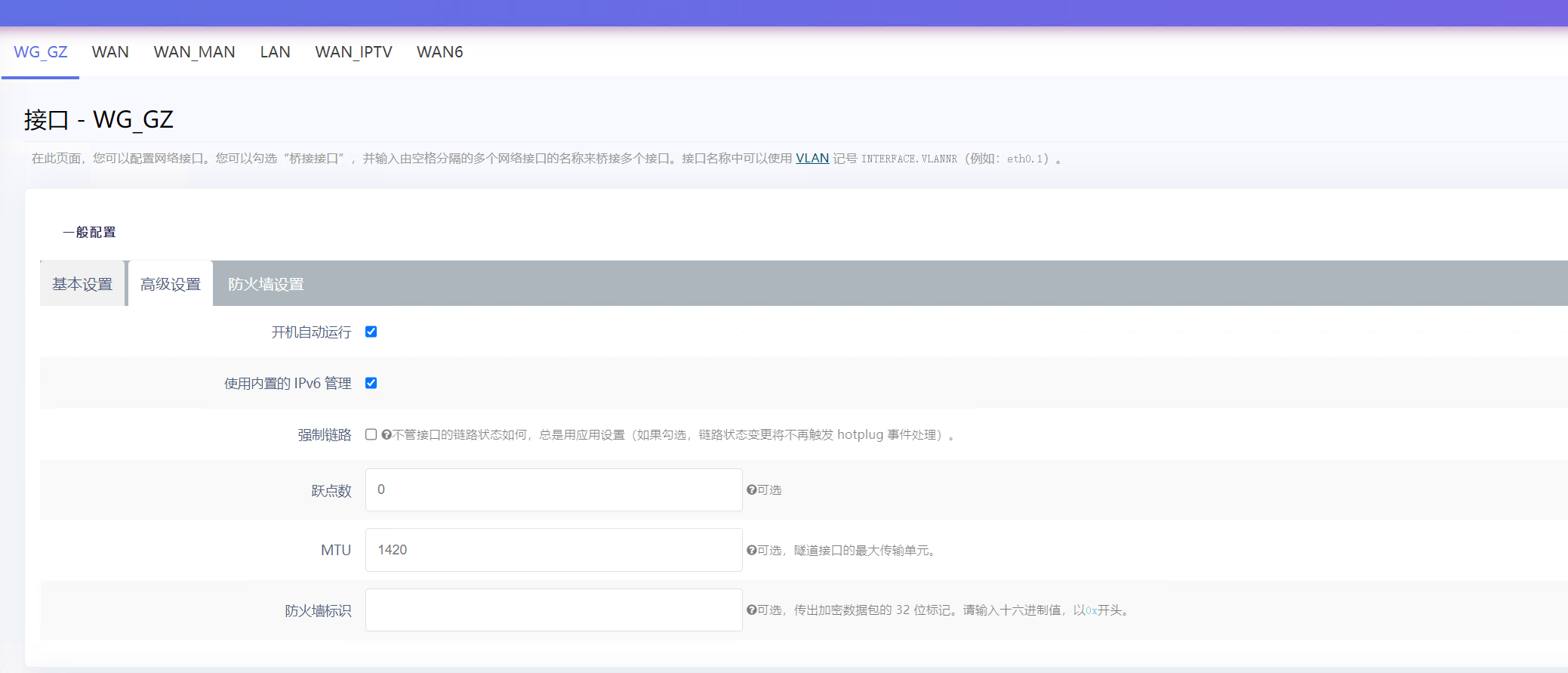

接口ip地址写上地域B中配置的Peer地址，允许的IP写上地域B中的内网子网段192.168.200.0/24，必须勾上路由允许的IP，端点主机写地域B的WireGuard服务器的ipv6地址或域名（推荐进行DDNS，ipv6地址会定期变）

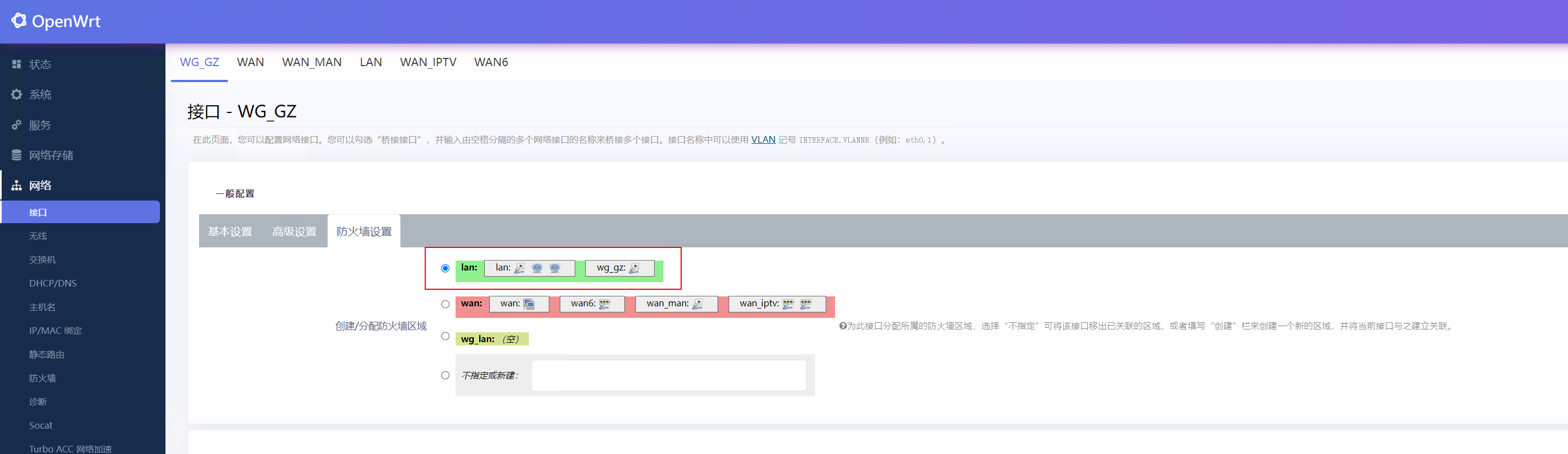

防火墙区域设置为LAN：

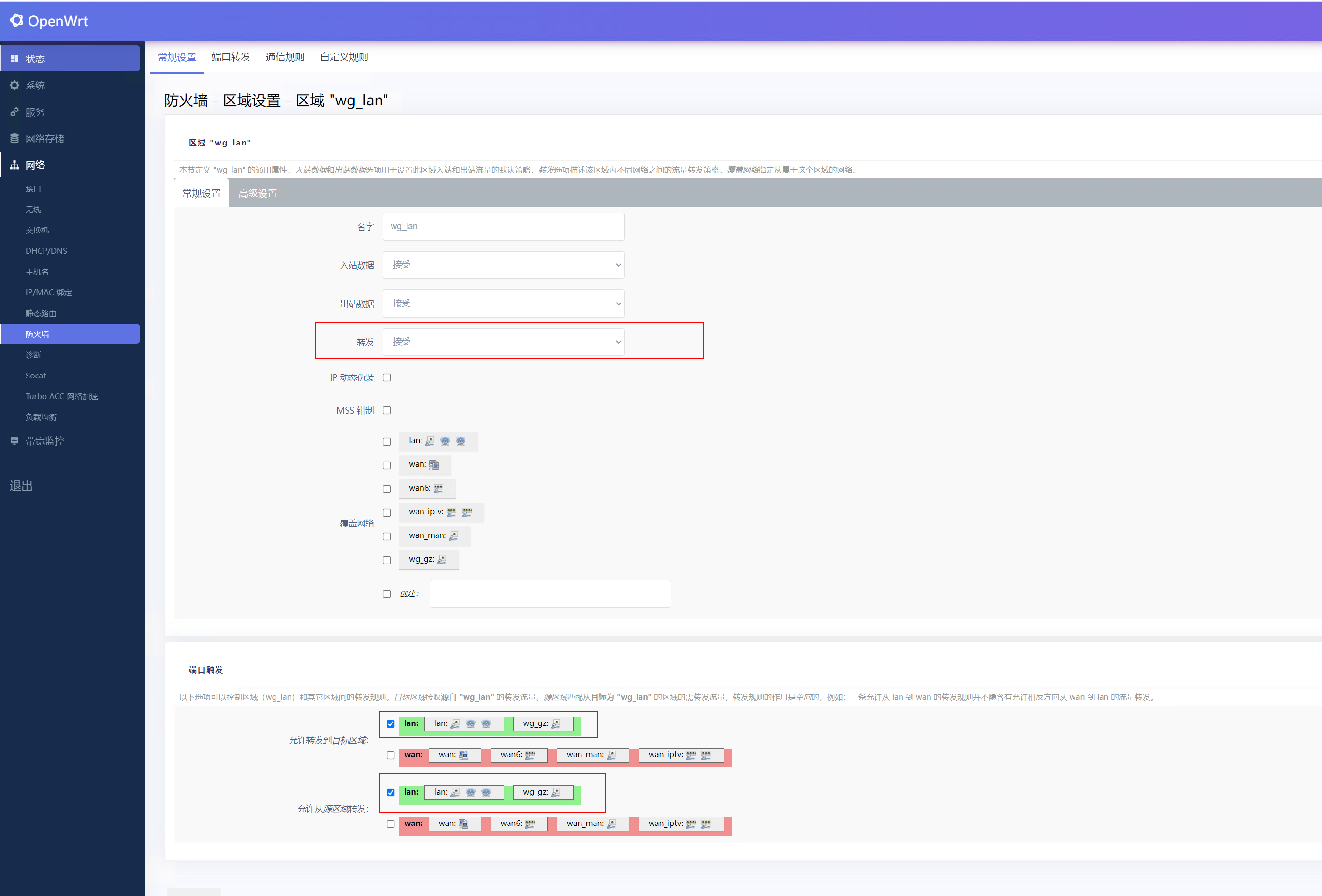

接下来新建一个防火墙规则wg_lan，允许两个地域内网间的流量转发：

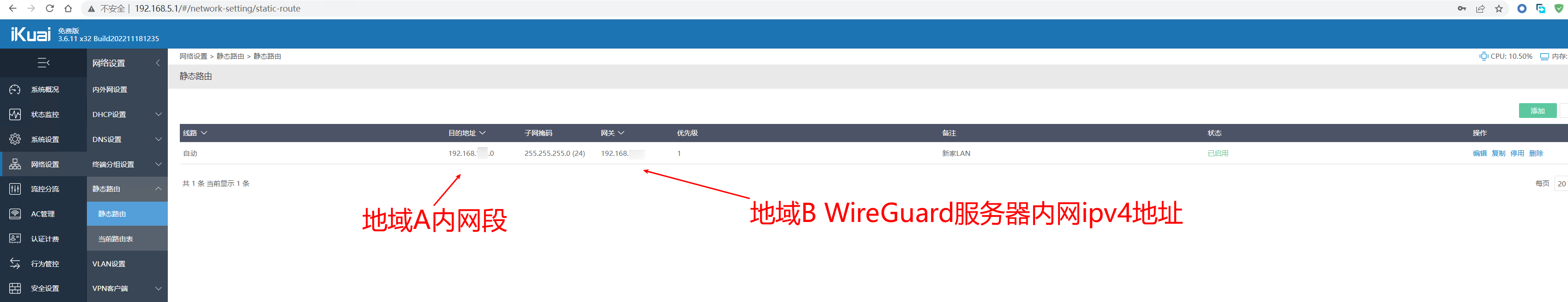

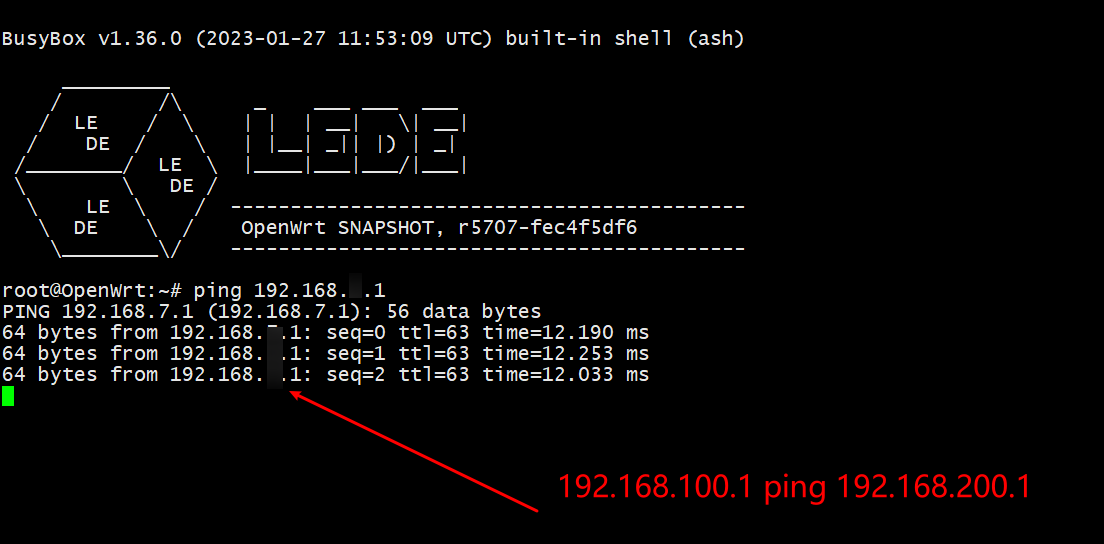

最后在地域B的网关即爱快路由器上配置一条静态路由，把地域A的内网段192.168.100.0/24的网关指向WireGuard服务器，即可让两地内网地址直连。

NPS

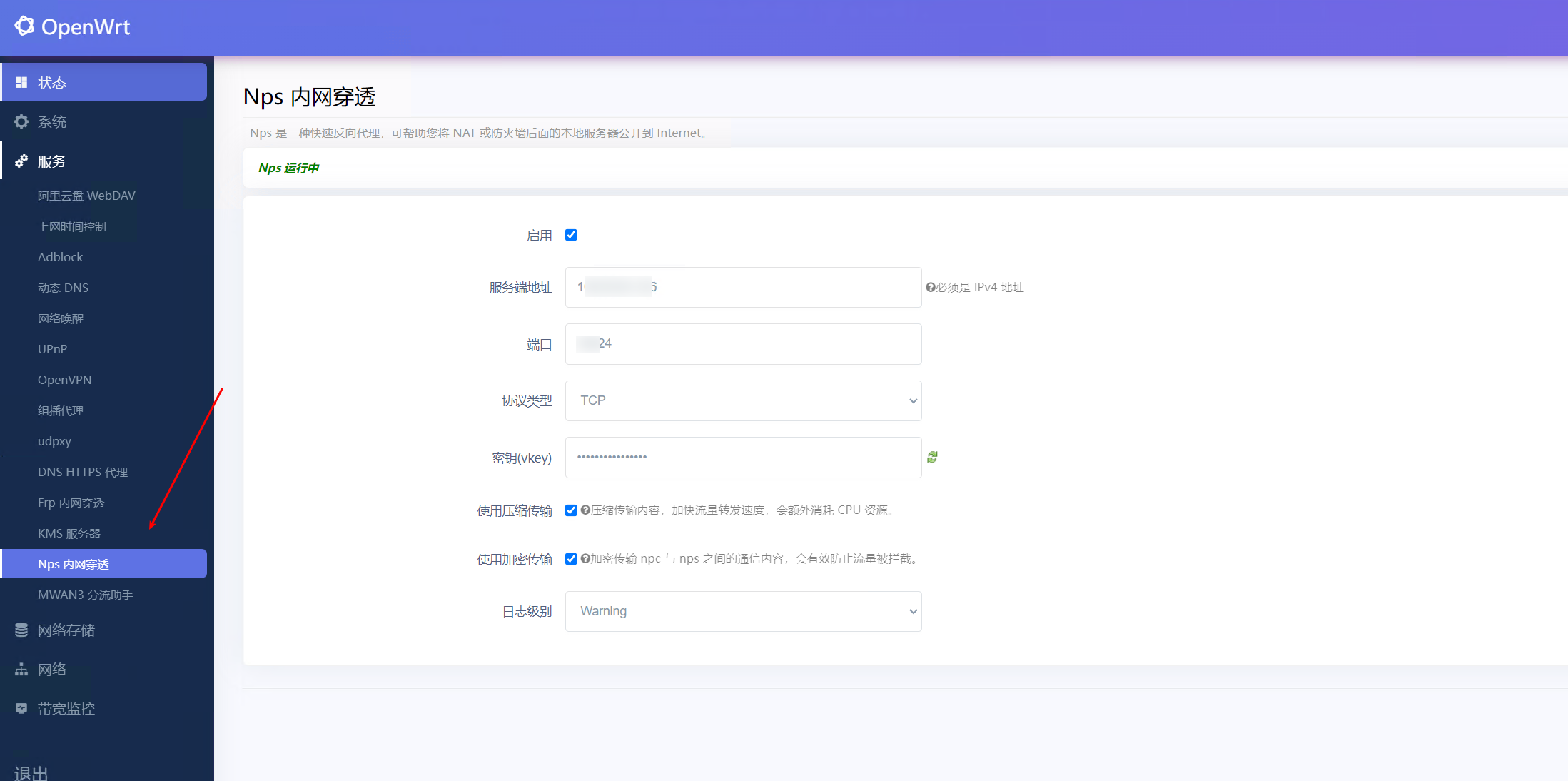

nps配置比较简单，在公网的服务器启动nps服务端后，在openwrt上配置nps的连接信息即可，主要用于备用连接，防止ipv6网络连接失败导致连接不上内网。

阿里云WEBDAV

阿里云WebDav非常推荐使用，在openwrt启动后内网设备可通过webdav协议打开网盘里的高清电影、音频等多媒体文件，配合电视或智能盒子安装Kodi播放，即可体检无广告、在线播放、高清电影，只要找到阿里云资源保存一份到自己网盘即可播放，非常方便。

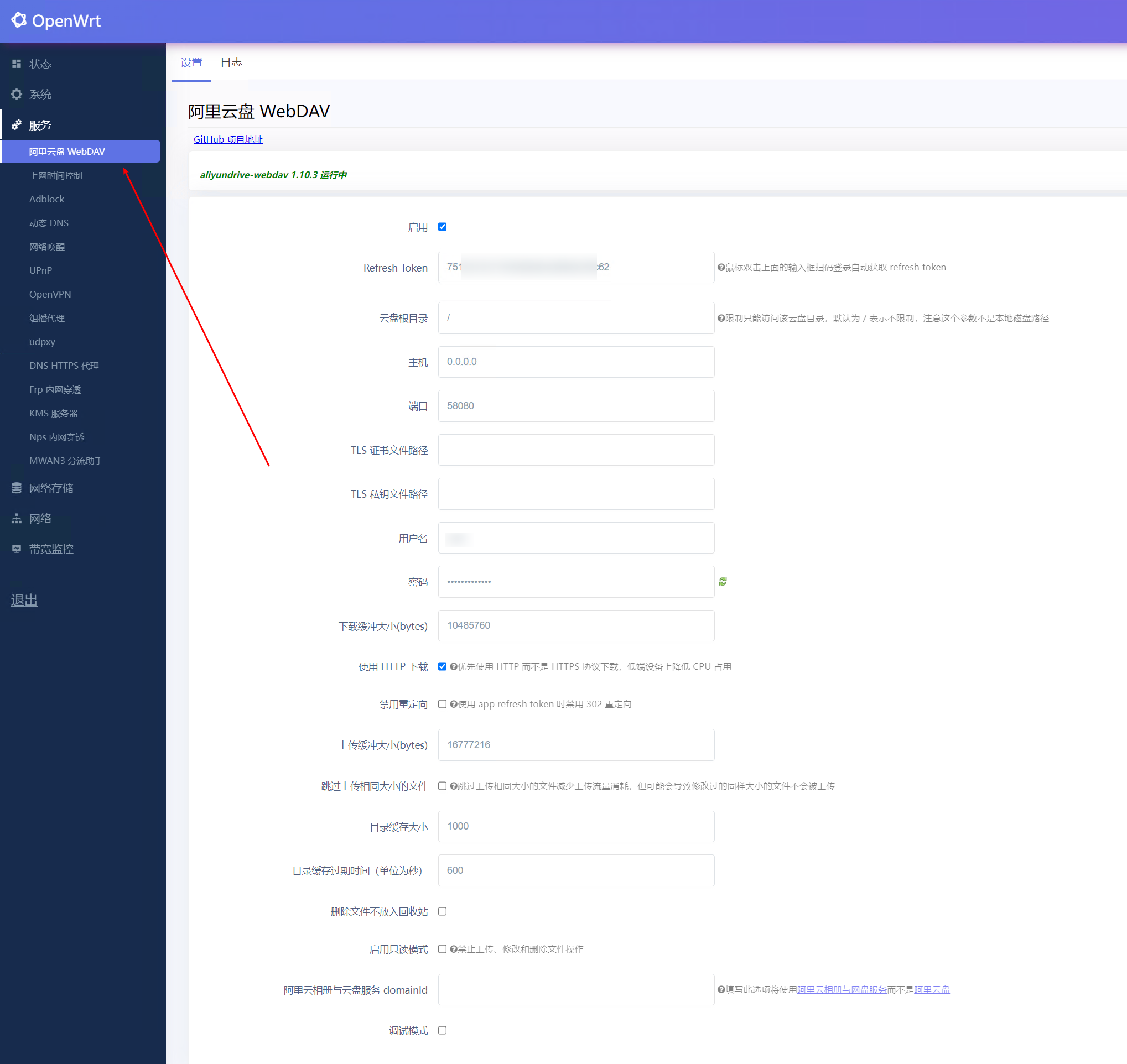

只需要登录网盘网页版获取token填入，然后设置监听的端口及密码即可：

小结

本文记录了一次家庭网络的折腾过程，希望能帮到有需求的有缘人。
